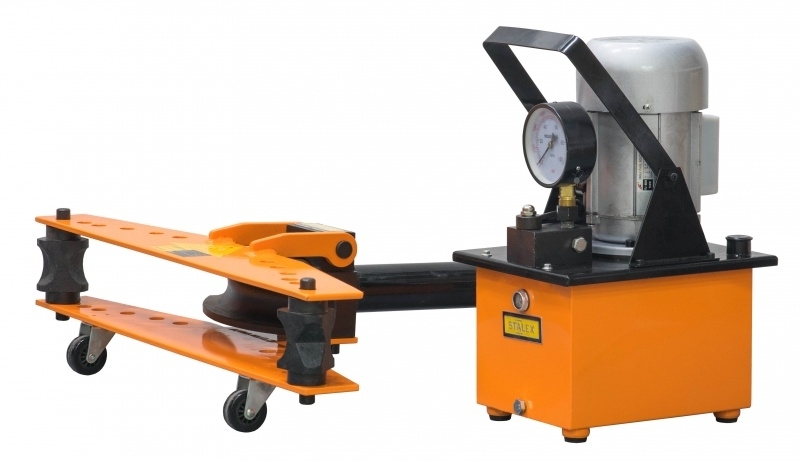

Трубогиб электрогидравлический Stalex EHPB-3D

Описание:

Электрогидравлический трубогиб широко применяется в сфере строительных и ремонтных работ. Прокладка газо- и водопроводов, производство всевозможных ограждений, каркасных конструкций. Электрогидравлическая модель отличается от ручных гидравлических трубогибов – более высокой производительностью и отсутствием применения физической силы работника.Гибка производится в одной плоскости, макс. угол гибки 90°. При необходимости трубы макс. диаметров нужно набивать песком. При использовании трубогиба риск сплющивания или излома минимален, кроме того, уменьшается потребность в стыковочных элементах – отводах и фитингах, поэтому прокладка трубопровода становится более экономичной.

Совмещает в себе лучшие характеристики двух типов:

• - Модель усилена гидравлическим приводом, что позволяет монтажнику прикладывать меньше усилий при гибки стальных труб, и затрачивать на гибку гораздо меньше времени.

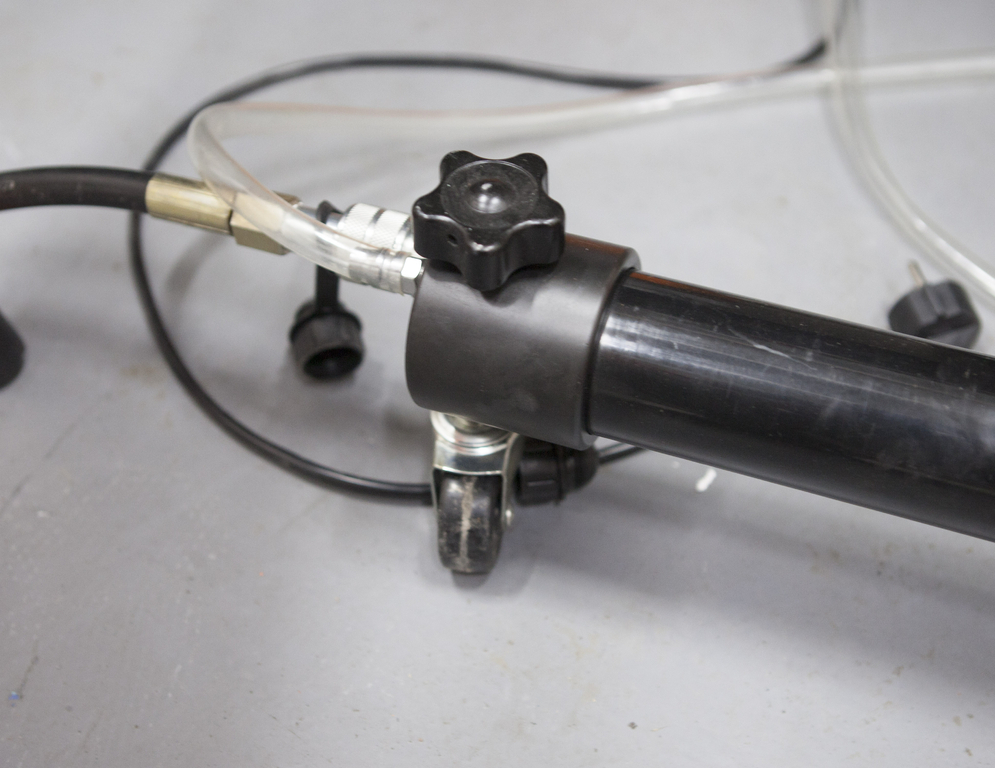

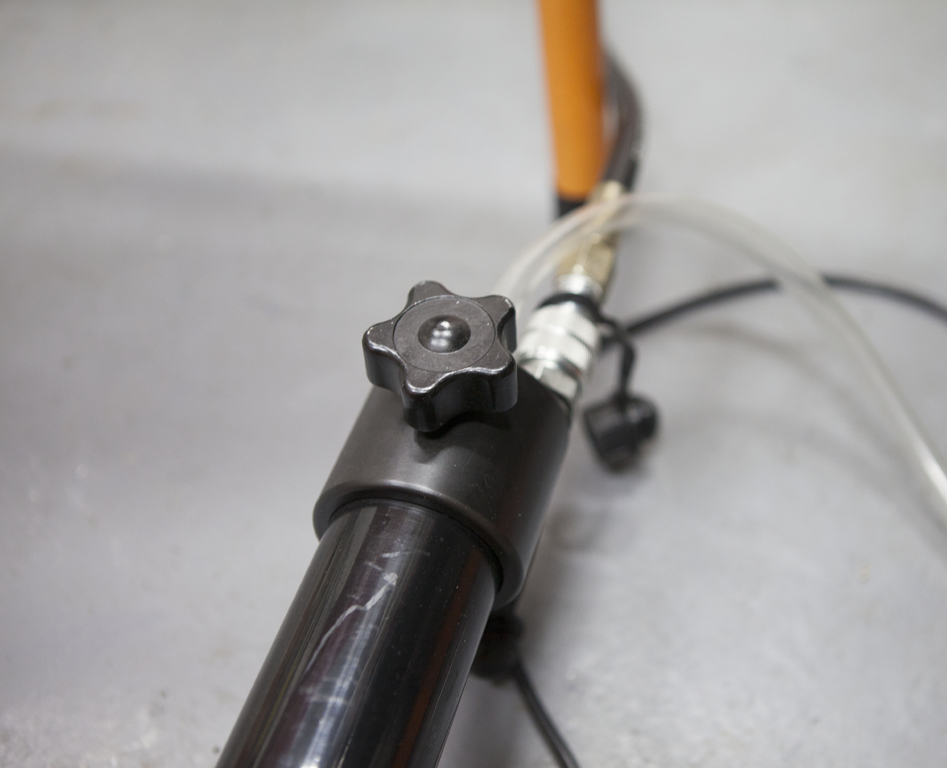

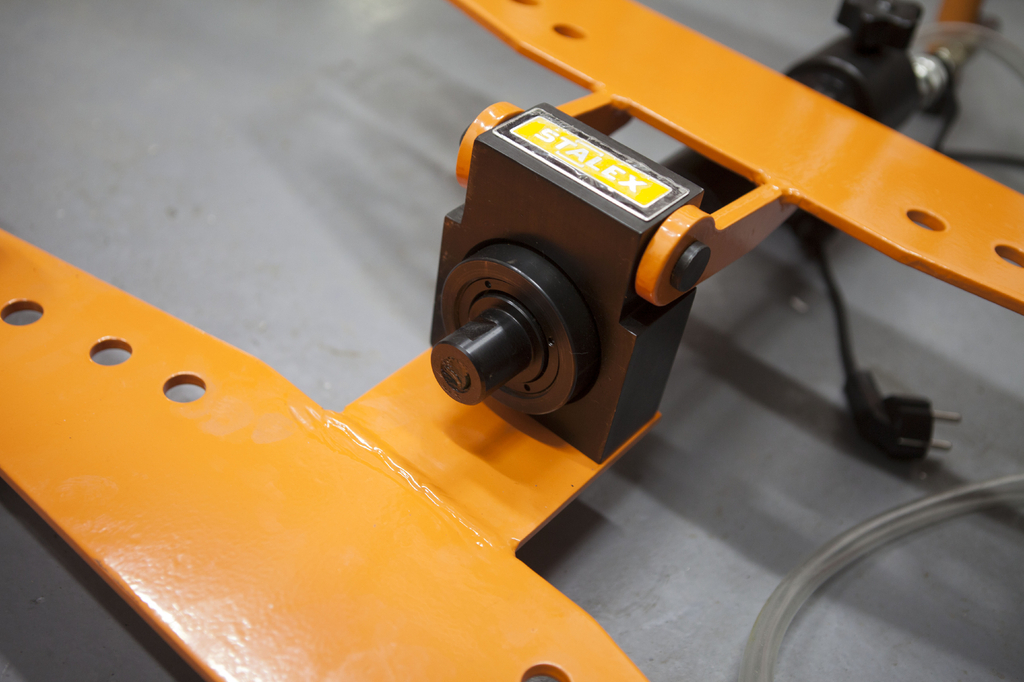

• - Процесс гибки (движение штока гидроцилиндра) происходит за счёт электродвигателя.

При такой конструкции станка, усилие работника сводятся к минимуму – он производит лишь установку настроек и смену заготовок.Модель Stalex EHPB-3D продавливает заготовки при помощи гидравлической направляющей, электродвигателя с набором сменных рабочих оправ. Помимо восьми рабочих опор станок имеет две горизонтальные опоры, устанавливаемые в отверстия для регулировки радиуса гиба.

 Особенности:

• Производительный станок для легкого использования с быстрой установкой и демонтажем
• Макс. усилие 20 тонн

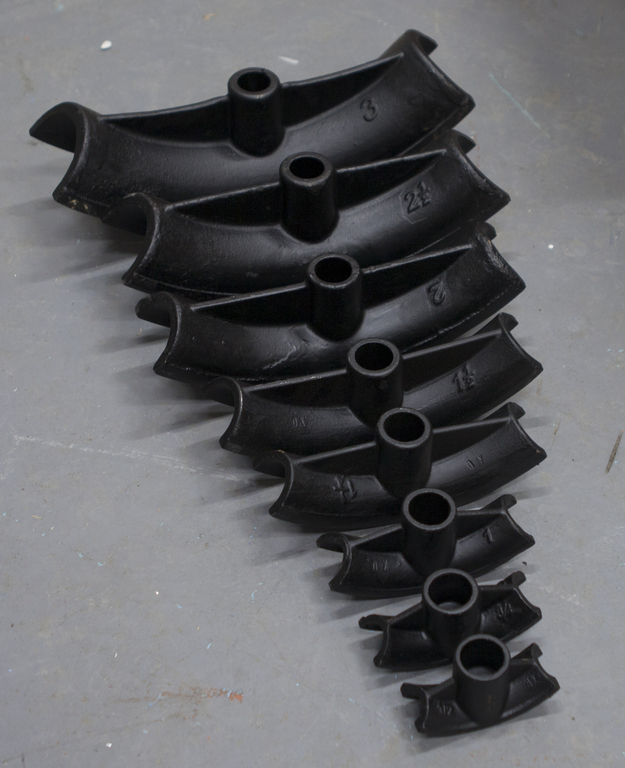

• 8 сменных штампов в комплекте

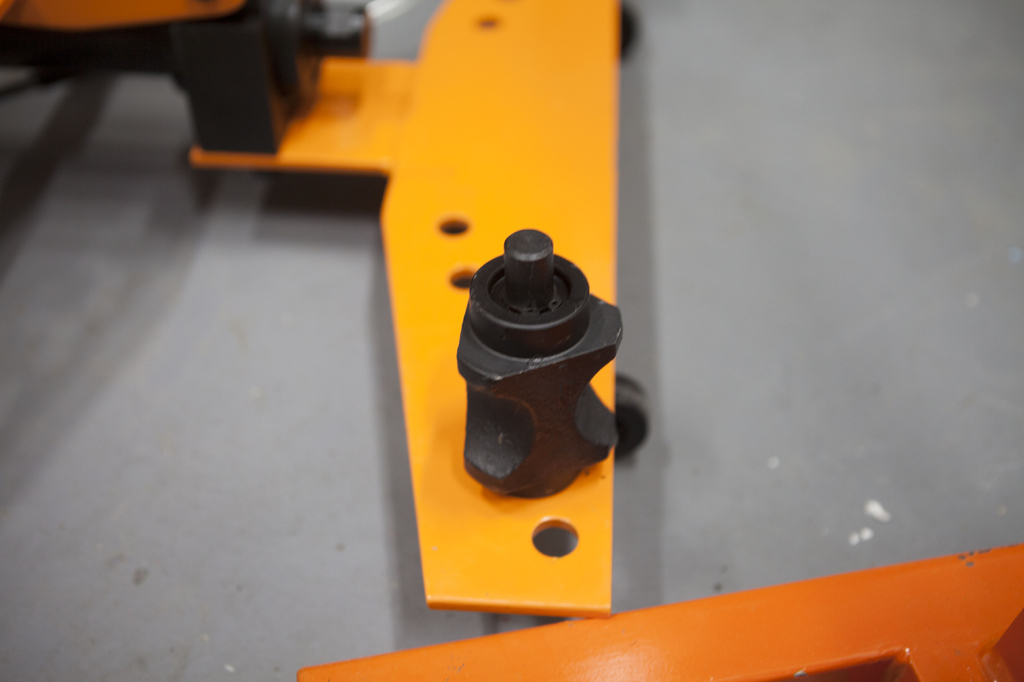

• Две горизонтальные опоры для регулировки радиуса гиба

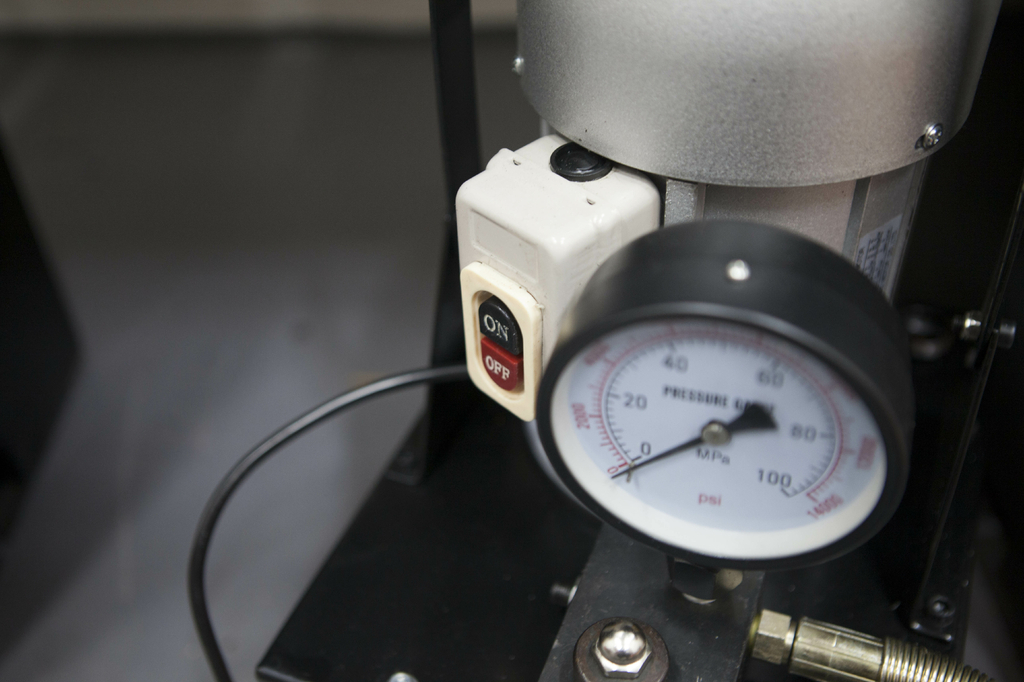

• Гидравлический привод, электродвигатель, манометр
• Устойчивая конструкция на трёх опорах для удобной работы с заготовкой
• Холодная гибка труб в одной плоскости. Гиб до 90°

Технические характеристики:

 Видео работы станка ЕHPB-4D: https://youtu.be/Y9SBVwYhqRo

 4 полезных фактора при гибке гидравлическими трубогибами (работающих методом продавливания):

• Гидравлическими трубогибами можно гнуть трубы, у которых отношение толщины стенки к наружному диаметру трубы не менее 0,06мм.

К примеру, труба диаметром 25мм, стенка 2мм. Составляем отношение 2/25 = 0,08мм. Значит можно смело гнуть такую трубу.А вот если такой случай: диаметр трубы 25мм, стенка 1мм (1/25 = 0,04мм), то это уже тонкостенная труба, вряд ли получится согнуть такую трубу ручным гидравлическим трубогибом без изломов или без замятия стенок трубы. Либо нужно набивать трубу песком и пробовать на гибку.

• Бывают ситуации, когда нужно гнуть трубу, но гибочного шаблона подходящего размера нет в наличии, есть только шаблоны большего размера. В момент установки между трубой и шаблоном вставляется пластина из алюминия или отожженной меди. Здесь нужно учесть один важный момент: толщина пластины должна равняться полу разности диаметра проточки шаблона и диаметра изгибаемой трубы. Т.е. если шаблон у нас идет под трубу 25мм, а гнем мы трубу диаметром 19мм, то толщина пластины рассчитывается по формуле (25мм - 19мм) / 2 = 3мм. Т.е. пластина должна быть толщиной 3мм.
• Первым этапом гибки будет вдавливание трубы в проточку гибочного шаблона. Упоры должны быть расположены как можно ближе к штоку (цилиндру). После вдавливания упоры размещаются в своих штатных дальних позициях и производится окончательная гибка трубы.
• Минимальный радиус гибки у вышеописанного типа трубогибов равен четырем диаметрам трубы, т.е. у трубы диаметром 25мм минимальный радиус составит 100мм.
