Токарно-винторезный станок STALEX, модель C6246E/1500
- Описание:
Универсальный токарно-винторезный станок C6246E
- Шпиндель поддерживается прецизионными роликовыми подшипниками, что позволяет обрабатывать изделия с высокой точностью.
- Регулируемое перемещение в поперечном направлении крестовых салазок позволяет получать необходимые размеры конусов.
- Точность станка обеспечивается выборкой зазоров в направляющих с помощью регулируемой прижимной планки.
- Автоматическая продольная и поперечная подача
- Электрокомпоненты Siemens
- Изготовлен по стандарту СЕ
- 2. Комплект поставки*
- Патрон 3-х кулачковый Ø250 мм;
- 4-х кулачковый патрон Ø300 мм
- Планшайба 350 Ø мм
- УЦИ по 3-м осям (Sino)
- Галогеновая лампа местного освещения
- Защита ходового вала
- Защита патрона
- Защита резцедержателя
- Система подачи СОЖ;
- Упорный не вращающийся центр MT4;
- Переходник МТ-4

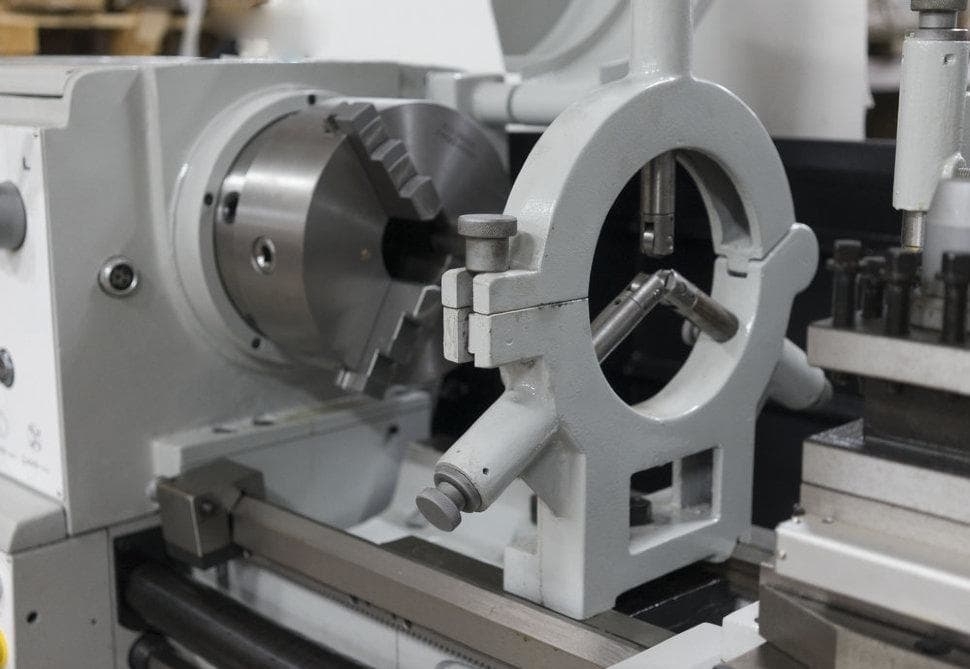

- Подвижный люнет Ø 13-80 мм
- Не подвижный люнет Ø13-152 мм;
- Документация
- Инструмент для обслуживания
3.Основные технические характеристики*:
|
Модель |
C6246E/1500 |
|
Диаметр обработки над станиной, мм |
460 |
|
Диаметр обработки над суппортом, мм |
270 |
|
Длина выемки (ГАП), мм |
165 |
|
Расстояние между центрами, мм |
1500 |
|
Расстояние между направляющими, мм |
300 |
|
Диаметр обработки над выемкой (ГАП), мм |
690 |
|
Диаметр отверстия шпинделя, мм |
80 |
|
Максимальный вес заготовки |
600 кг |
|
Диапазон частот вращения |
12 |
|
Частота вращения шпинделя, об/мин |
25—1700 |
|
Максимальный крутящий момент, N/m |
620 |
|
Предел продольных рабочих подач, 42 мм/об |
0.031—1,7 |
|
Предел поперечных рабочих подач, 42 мм/об |
0.014—0.784 |
|
Метрическая резьба,41 |
0,1-14 мм |
|
Дюймовая резьба,60 |
2-112 TPI |
|
Модульная резьба,34 |
0,1-7 MP |
|
Диаметральная резьба,50 |
4-112 DP |
|
Торец шпинделя |
D1-8 |
|
Внутренний конус шпинделя |
MT7 |
|
Перемещение поперечного суппорта, мм |
285 |
|
Сечение резцов, мм |
25х25 |
|
Перемещение продольного суппорта, мм |
128 |
|
Мощность главного привода, кВт |
5,5 |
|

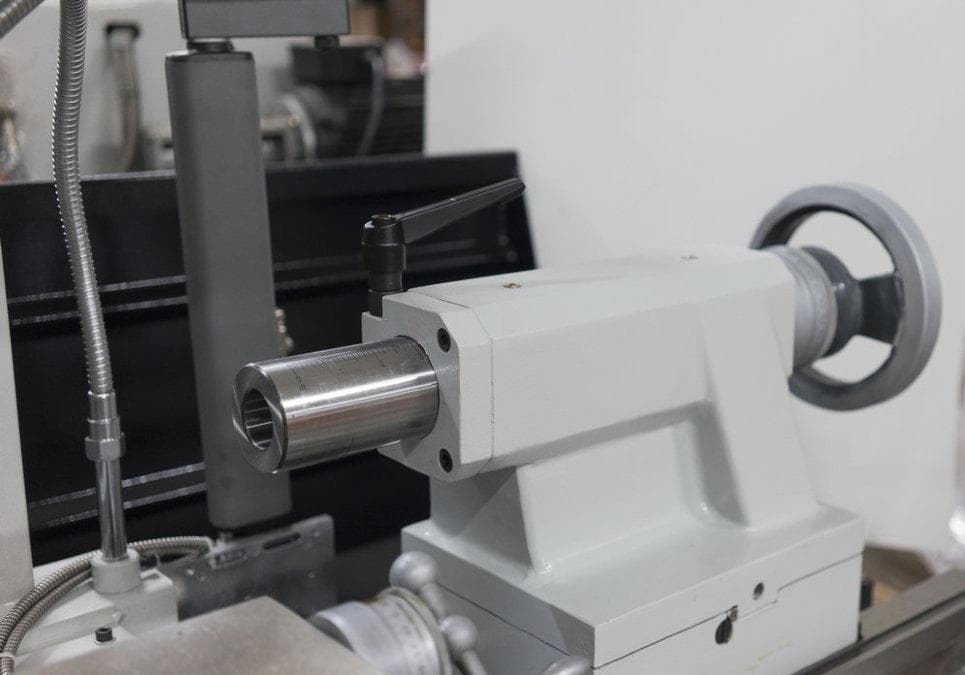

Диаметр пиноли задней бабки, мм |
60 |
|
Ход пиноли задней бабки, мм |
130 |
|
Конус пиноли задней бабки |
MT4 |
|
Мощность насоса охлаждения, кВт |
0,13 |
|
Масса станка (нетто/брутто), кг |
1810/2115 |
|
Габариты станка, мм |
2750×1080×1370 |
Подготовка фундамента
Для установки станка необходим бетонный фундамент толщиной не менее 200 мм или покрытие, способное выдерживать нагрузку исходя из расчета до 800 кг/м².
Возможна установка на виброопоры.
