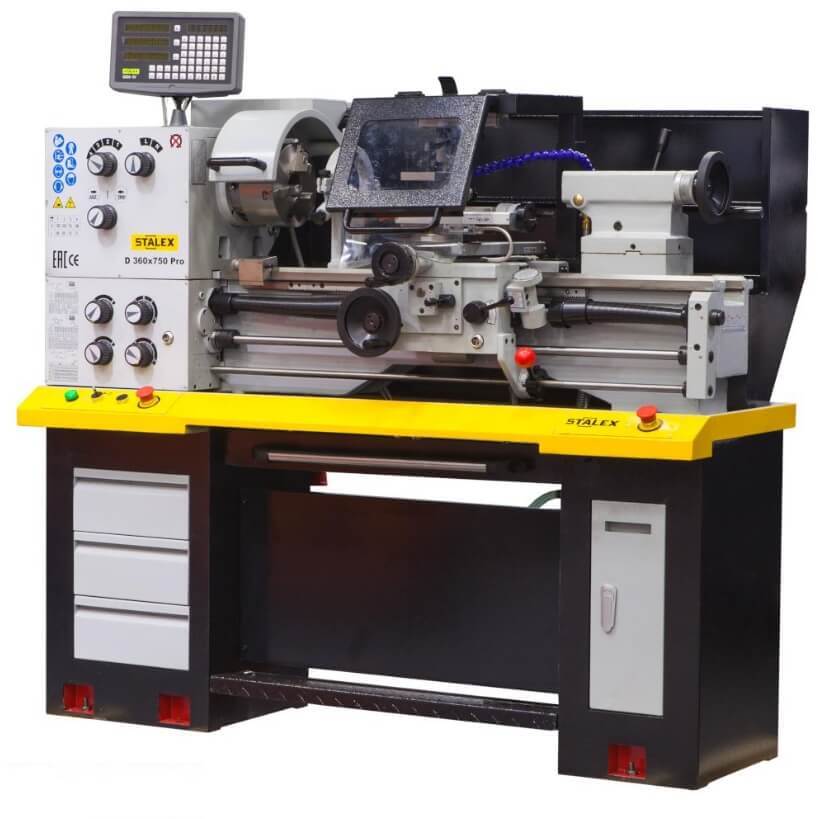

Токарно-винторезный станок STALEX, модель C0636N/750 DRO
- Описание:
Универсальный токарно-винторезный станок C0636N
Предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, полимерных материалов, поддающихся обработке резанием.
- Шпиндель поддерживается прецизионными роликовыми подшипниками, что позволяет обрабатывать изделия с высокой точностью.
- Точность станка обеспечивается выборкой зазоров в направляющих с помощью регулируемой прижимной планки.

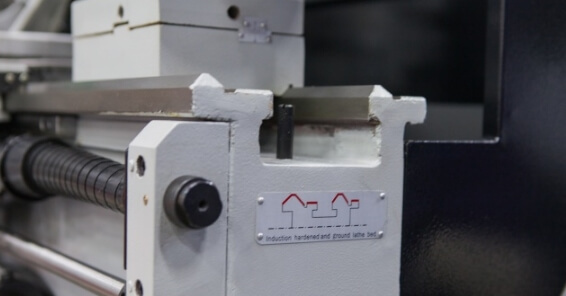

- Твердая, призматическая станина имеет дополнительные ребра жесткости, чтобы снизить вибрацию
- Биение шпинделя ≤0,009 мм
- Электромагнитный педальный тормоз
- Закаленные и отшлифованные шестерни работают в масляной ванне

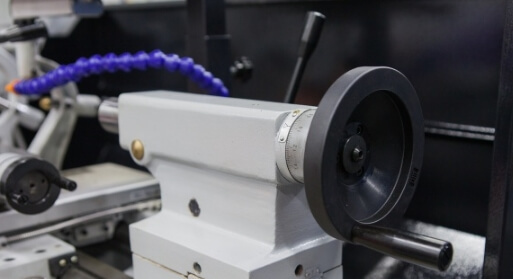

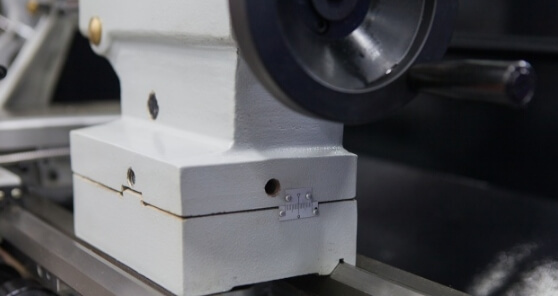

- Возможность смещения задней бабки на ±5 мм для проточки конусов
- Станок позволяет производить резьбонарезание.
- Автоматическая продольная и поперечная подача

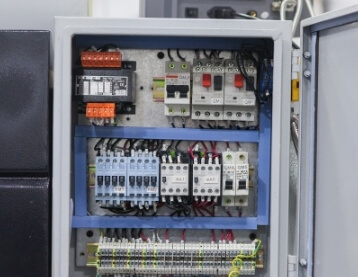

- Электрокомпоненты SIEMENS
- Изготовлен по стандарту СЕ
2.Комплект поставки*
- Патрон 3-х кулачковый Ø178 мм;
- 4-х кулачковый патрон Ø200 мм
- Планшайба

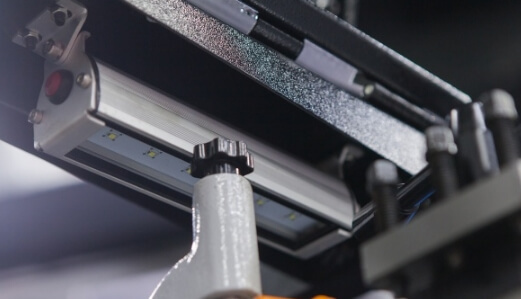

- Галогеновая лампа местного освещения;

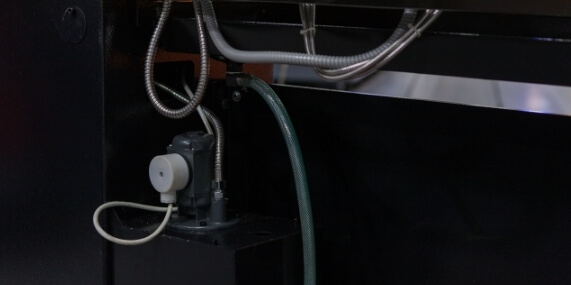

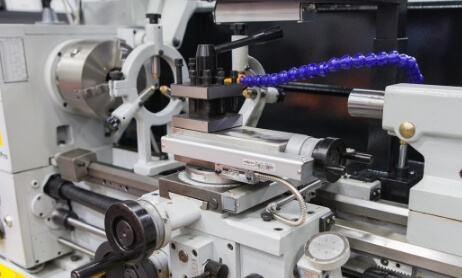

- Система подачи СОЖ;
- Ножной тормоз экстренной остановки

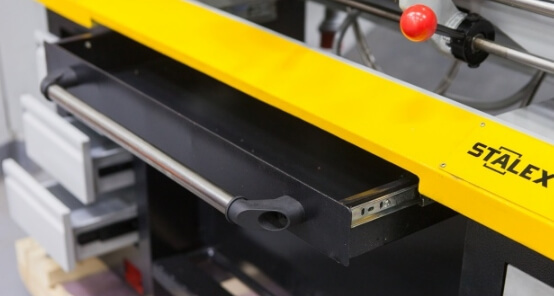

- Поддон для стружки;

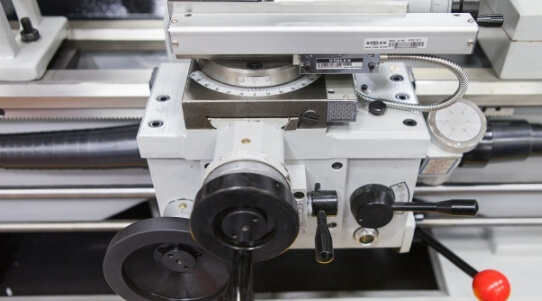

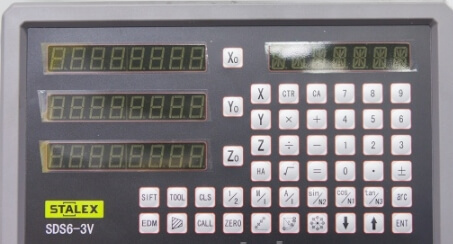

- УЦИ по трем осям SINO
- Упорный не вращающийся центр MT-3;

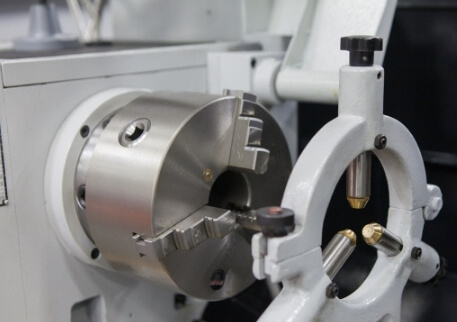

- Подвижный и неподвижный люнеты;
- Документация
- Инструмент для обслуживания
3.Основные технические характеристики*:
|
Модель |
С0636N/750 |
|
Диаметр обработки над станиной, мм |
360 |
|
Диаметр обработки над суппортом, мм |
220 |
|
Расстояние между направляющими, мм |
185 |
|
Диаметр отверстия шпинделя, мм |
52 |
|
Макс. масса обрабатываемой детали, кг |
130 |
|
Конус шпинделя |
МТ-6 |
|
Торец шпинделя |
D1-5 (DIN55029) |
|
Диапазон скоростей шпинделя |
8 |
|
Частота вращения шпинделя, об/мин |
70—2000 |
|
Предел продольных рабочих подач, мм/об (32) |
0.052—1,392 |
|
Предел поперечных рабочих подач, мм/об (32) |
0.014—0.380 |
|
Метрическая резьба,26 |
0,4-7 мм |
|
Дюймовая резьба,34 |
4-56TPI |
|
Расстояние между центрами, мм |
750 |
|
Сечение хвостовика резца, мм |
16х16 |
|
Высота центров, мм |
180 |
|
Перемещение поперечного суппорта, мм |
224 |
|
Перемещение верхних салазок, мм |
92 |
|
Мощность потребляемая S6 40%, кВт |
2,2 |
|
Мощность исходящая S1 100%, кВт |
1,5 |
|
Диаметр пиноли задней бабки, мм |
42 |
|
Ход пиноли задней бабки, мм |
100 |
|
Конус пиноли задней бабки |
MT-3 |
|
Мощность насоса охлаждения, кВт |
0,13 |
|
Масса станка (нетто), кг |
575 |
|
Габариты станка, мм |
1655×750×1600 |
