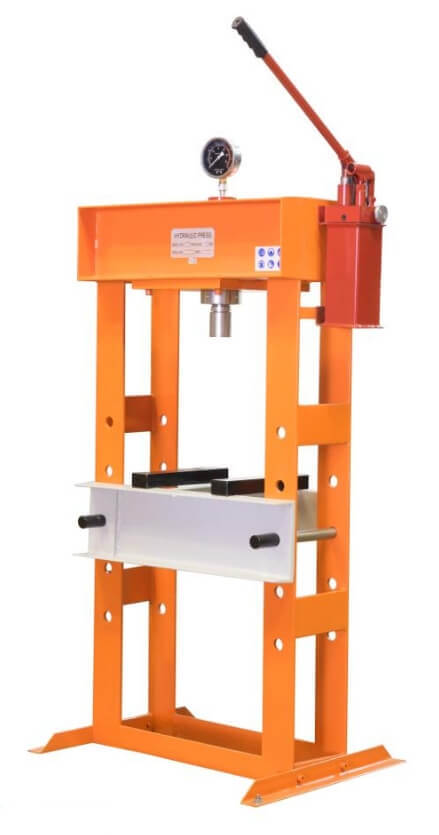

Гидравлический пресс Stalex серии HP-20S
Гидравлический пресс Stalex HP-S предназначен для работы в ремонтных и сборочных цехах, используется для сборки узлов под давлением (пример: сборка игольчатых подшипников, запрессовка подшипников в агрегаты машин, в том числе и погонных подшипников).Отличительной особенностью станка является его надёжность - усиленная конструкция станка и надёжная гидравлическая система позволяют обеспечить устойчивую бесперебойную работу. Гидростанция станка имеет 2 скоростных режима:
- Холостой режим – ускоренный режим подвода штока и штампа к заготовке
- Рабочий режим – запрессовка изделий

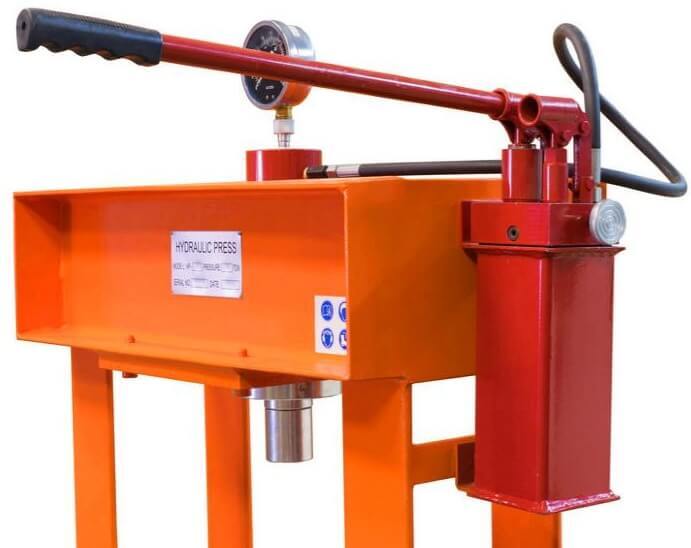

Рукоятка гидравлической станции имеет широкую поверхность хвата.Так же на данном прессе возможно вести работы связанные с корректировкой положения элементов детали: запрессовка втулок в глухих и сквозных отверстиях, замыкание стопорных колец соответственного размера, пробивку отверстий и другие виды операций.
|
Модель |
HP-20S |
|
Артикул |
382107 |
|
Усилие, кН |
200 |
|
Усилие, тонн |
20 |
|
Давление, МПа |
50 |
|
Макс. ёмкость, мм |
150+530 (H: ход + перемещение стола) |
|
Ход штока, мм |
150 |
|
Два скоростных режима гидростанции, мм |
ü Холостой режим – ход поршня за одно нажатие рукоятки 4,5мм ü Рабочий режим – ход поршня за одно нажатие рукоятки 1,0мм |
|
Расстояние от пола до основания рукоятки гидростанции, мм |
1500 |
|

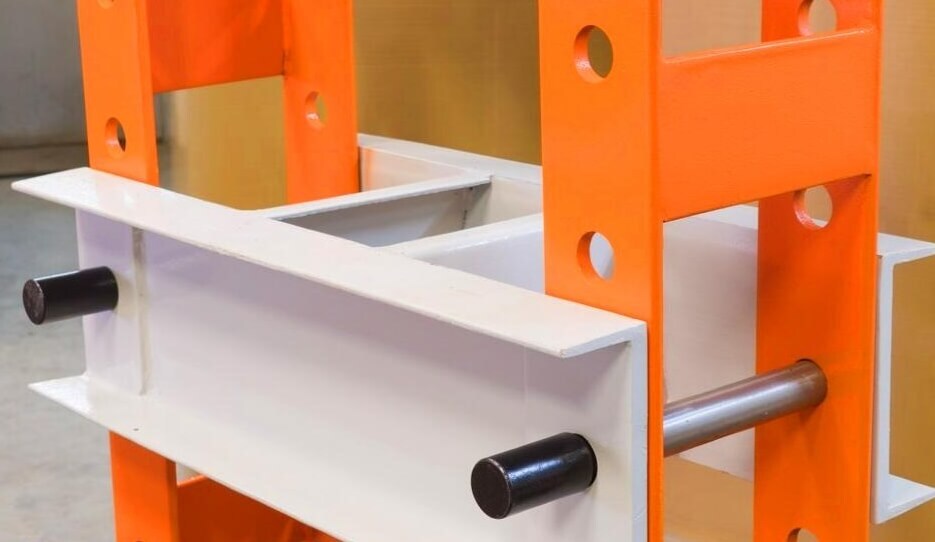

Перемещение стола |
5 позиций с промежутком 132,5мм (общее перемещение стола: 132,5мм+132,5мм+132,5мм+132,5мм=530мм) |
|
Рабочий размер стола, мм |
490х365 (ШхГ) (200мм – расстояние между верхними частями рёбер жёсткости рабочего стола) |
|
Общие размеры стола, мм |
490х365 (ШхГ) (D: Ширина 490мм – расстояние между опорами) (Ширина 700мм – расстояние стола вкл. ширину опор) |
|
Рычаги крепления стола, мм |
Ø=28/ L=280мм |
|
Ø отв. крепления стола на сварных опорах, мм |
Ø=30 |
|
Толщина стенки сварных опор, мм |
t=9 |
|
Толщина стенки верхней части станка, мм |
t=5 |
|
Размеры упаковки, мм (ШхГхВ) |
1000х800х1800 |
|
Упаковка |
фанерный ящик |
|
Стандартная комплектация |
Рабочие блоки – 2шт Пресс-головка – 1шт |
|
Масса, кг (нетто) |
170 |
|
Масса, кг (брутто) |
240 |
|
Стоимость, $ |
|
Вес станка 170кг означает крепкую и жёсткую раму, что обеспечивает устойчивую работу. Модели Stalex HP S имеют мощные сваренные опоры для установки тяжёлых деталей, не подвергая риску рабочий процесс запрессовки (исключаются люфты, перекосы и поломки станины).
