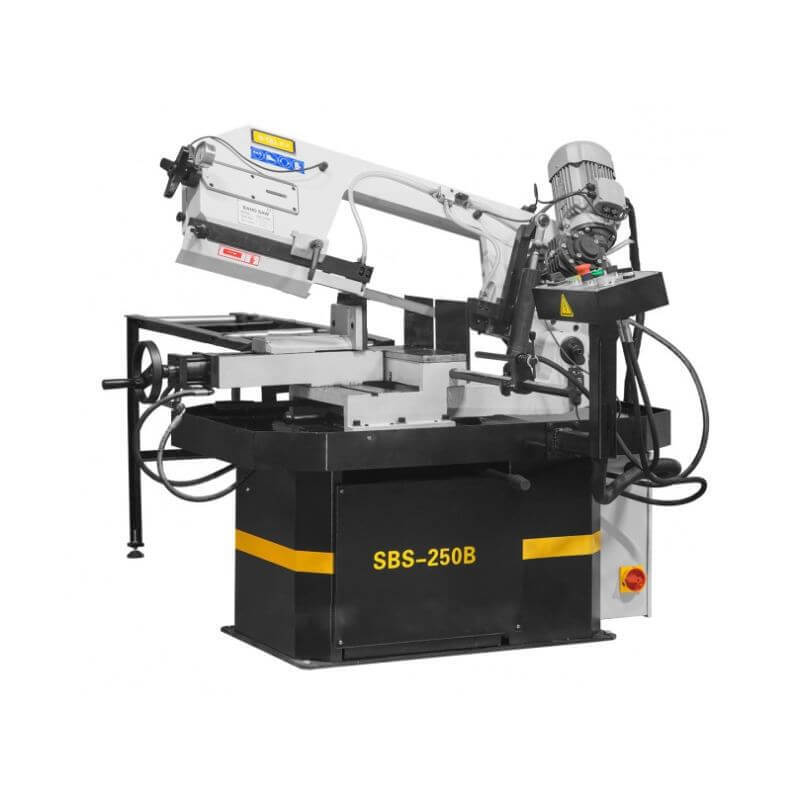

Станок ленточнопильный Stalex SBS-250B
Описание станка:

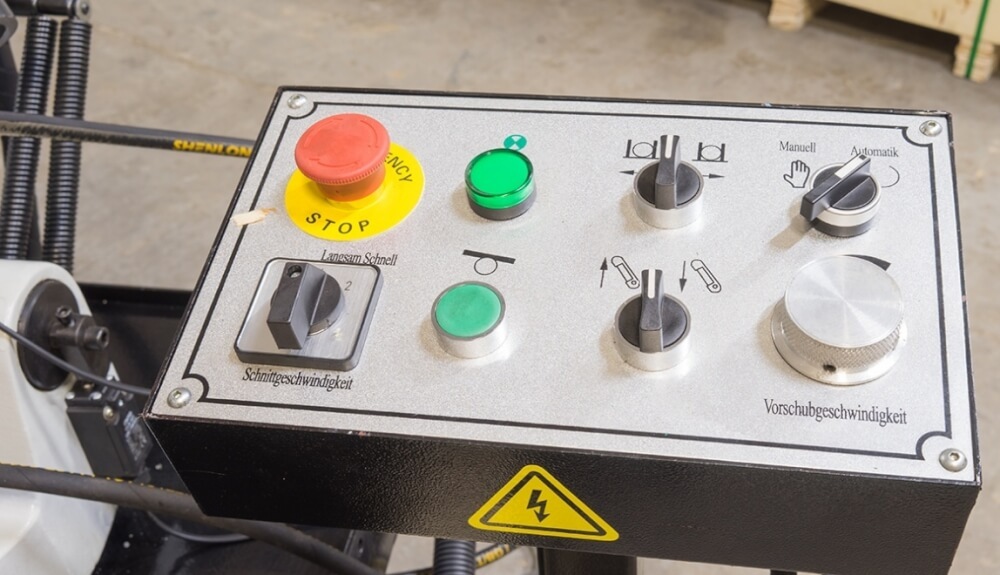

Модель Stalex SBS-250B является полуавтоматическим ленточнопильным станок, предназначенным для пиления профильных заготовок в серийном производстве и сплошных заготовок в штучных выпусках.На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок.Станок Stalex SBS-250B позволяет делать распилы заготовок диаметром до 250мм.В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок с возможностью поворота корпуса пилы от -45° 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила (т.е. поворота рамы пилы по градусной линейке относительно неподвижных тисков).Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение трёхлучевой ручкой, механический узел натяжения полотна имеет датчик натяжения полотна. Используя данную модель, имеющую гидравлические регулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Гидравлические тиски автоматизируют процесс фиксации и снятия заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в мелкосерийном производстве.
Ленточное полотно:
- Движение ленты осуществляется через зубчатый привод с регулировкой скорости вращения полотна (53 и 79 м/мин)
Процесс пиления:

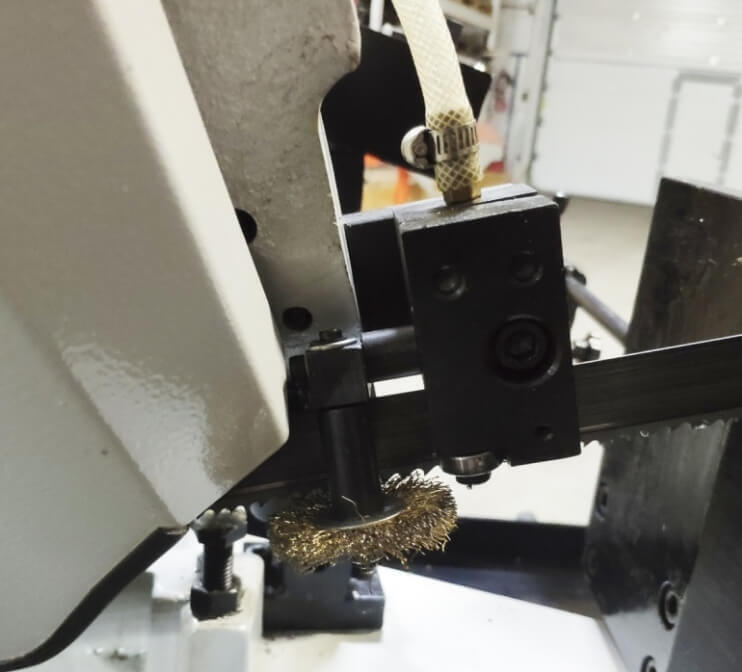

- Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
- Регулировка угла поворота вдоль шкалы
- Регулируемая подача СОЖ в зону резания
Характеристики:
|
|
Stalex SBS 250B |
|||
|
Питание |
3 фазы/380 вольт/50Гц |
|||
|
Потребляемая мощность мотора |
0,85/1,1 кВт |
|||
|
Скорость резания |
48/72 м/мин |
|||
|
Число оборотов |
930/1400 об/мин |
|||
|

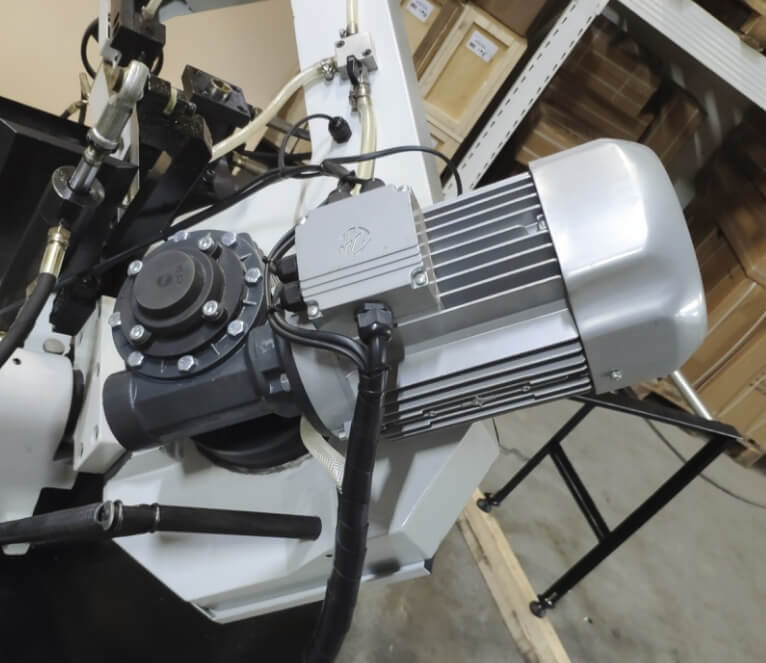

Главный привод |
зубчатый |
|||
|
Мощность гидравлической станции |
550 Вт |
|||
|
Мощность системы СОЖ |
40 Вт |
|||
|
Диаметр шкивов |
340 мм |
|||
|
Рабочая зона |
+90° |
-45° |
+45° |
+60° |
|
250 |
190 |
190 |
120 |
|
|
|
280х230 |
180x230 |
180x230 |
115х230 |
|
Угол разворота рамы |
||||
|
Размер полотна |
2750х27х0.9 мм |
|||
|
Подача пильной рамы |
гидростанция |
|||
|
Тиски |
гидравлические |
|||
|
Натяжение полотна |

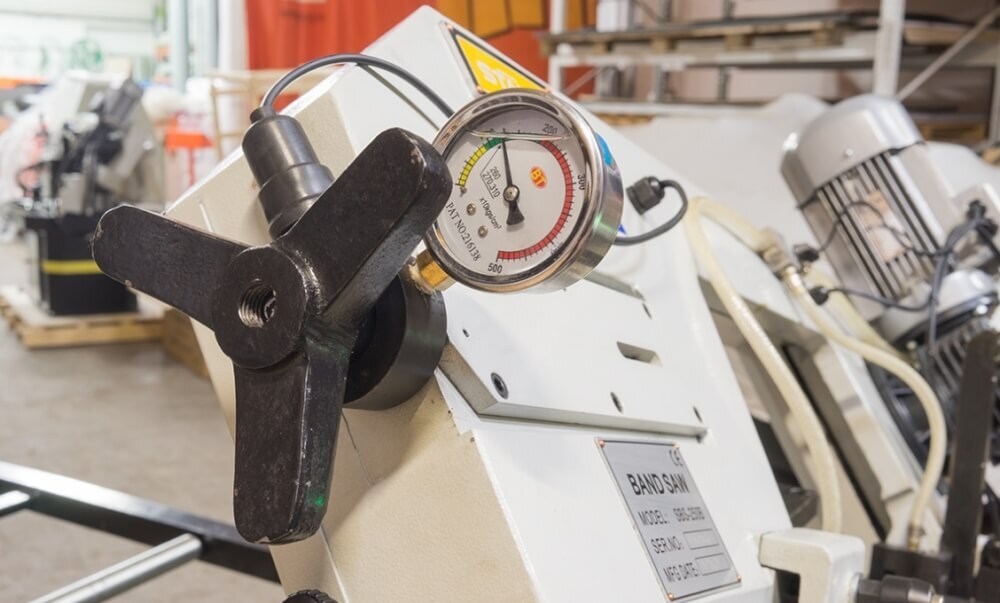

механическое +датчик натяжения |
|||
|
*Объём гидравлического бака |
40 л заливать 2/3 по уровню масла *используется гидравлическое масло стандартного качества (веретёнка) |
|||
|
Объём бака СОЖ |
15 л заливать 2/3 по уровню СОЖ |
|||
|
Рабочая высота стола |
720 мм |
|||
|
Размер станка |
1300х750х1150 мм |
|||
|
Размер упаковки (фанерный ящик) |
1500x900x1300 мм |
|||
|
одно место (рольганг находится внутри ящика) |
||||
|
Масса нетто/брутто |
450/500 кг |
|||
|
Производство |
Китай |
|||
|
Гарантия |
1 год |
|||
|
Стоимость, $ |
|
|||
|

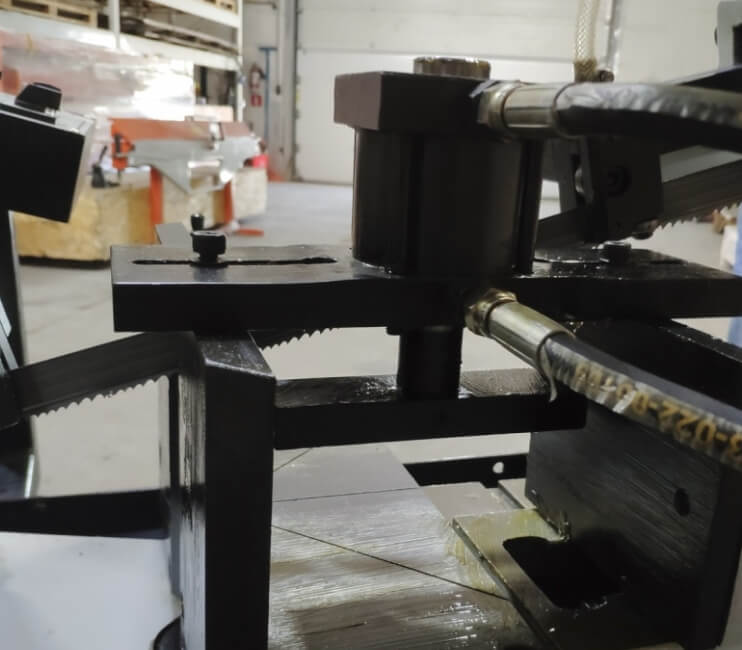

Гидравлический прижим для пакетной резки, $ |
|
|||
|
Макс. размер пакета |
макс. высота обработки с прижимом равна 0,5 от макс. высоты обработки без прижима |
|||
- *Залить чистое гидравлическое масло в бак:
- в летний период (при высокой температуре окружающей среды) - гидравлическое масло 46 (класс вязкости),
- в зимний период (при низкой температуре окружающей среды) - гидравлическое масло 32 (класс вязкости).
- Как правило, уровень масла должен находиться в верхней части указателя.
Класс вязкости гидравлического масла расшифровка
По вязкостным свойствам гидравлические масла условно делятся на следующие:
маловязкие - классы вязкости с 5 по 15;
средневязкие - классы вязкости 22 и 32;
вязкие - классы вязкости с 46 по 150.
Видео работы станка:
Стандартная комплектация для Stalex SBS-250B:
- Поворотный стол с возможность поворота -45°…0°…+60º
- Подвижные направляющие с твердосплавными пластинками
- Перепускной клапан плавная регулировка опускания пильной рамы
- Гидравлические тиски
- Скорость вращения пилы, 53 и 79 м/мин
- Ручное натяжение ленты

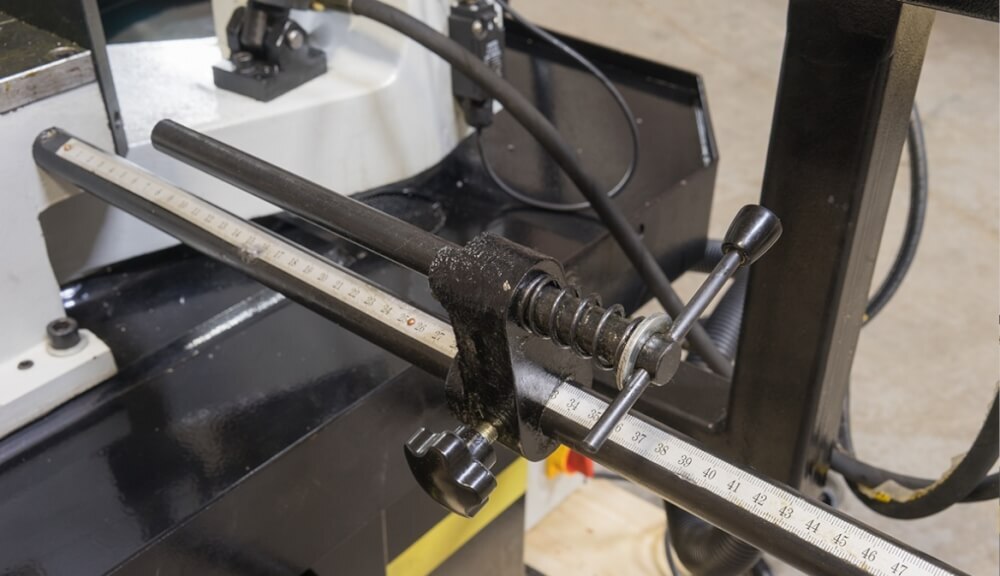

- Мерный упор - 500 мм
- Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
- Пила ленточная квалитет М42
Основные элементы cтанка Stalex SBS-250B:
- Литая чугунная рама гарантирует жесткость станка и гасит вибрации
- Опускание рамы осуществляется при помощи гидростанции и веса рамы
- Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером
- Плавная регулировка скорости опускания рамы (подвод и рабочий ход)
- Автоматическое поднятие рамы после завершения реза, за счёт электромагнитного клапана гидравлической системы

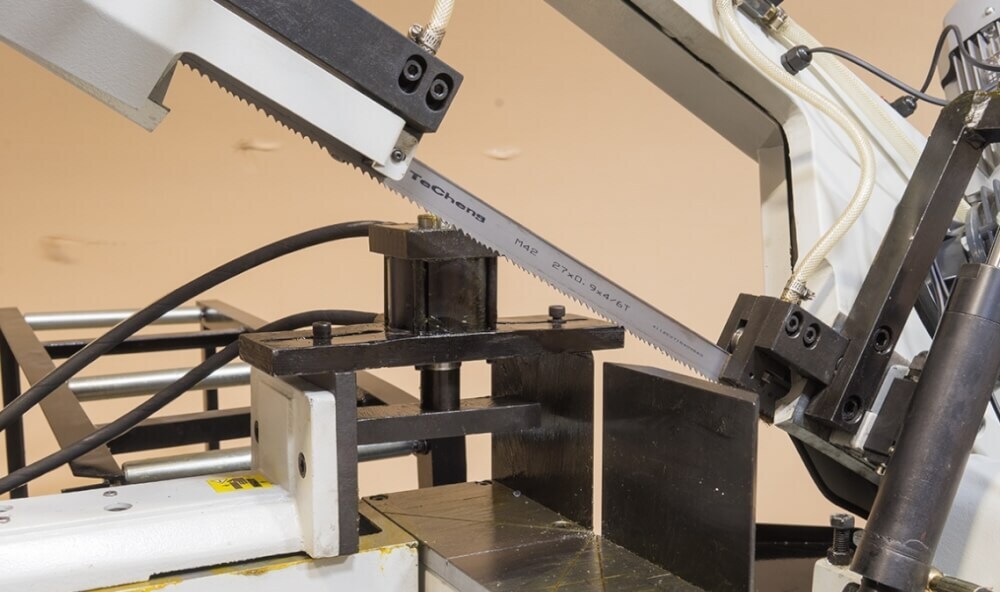

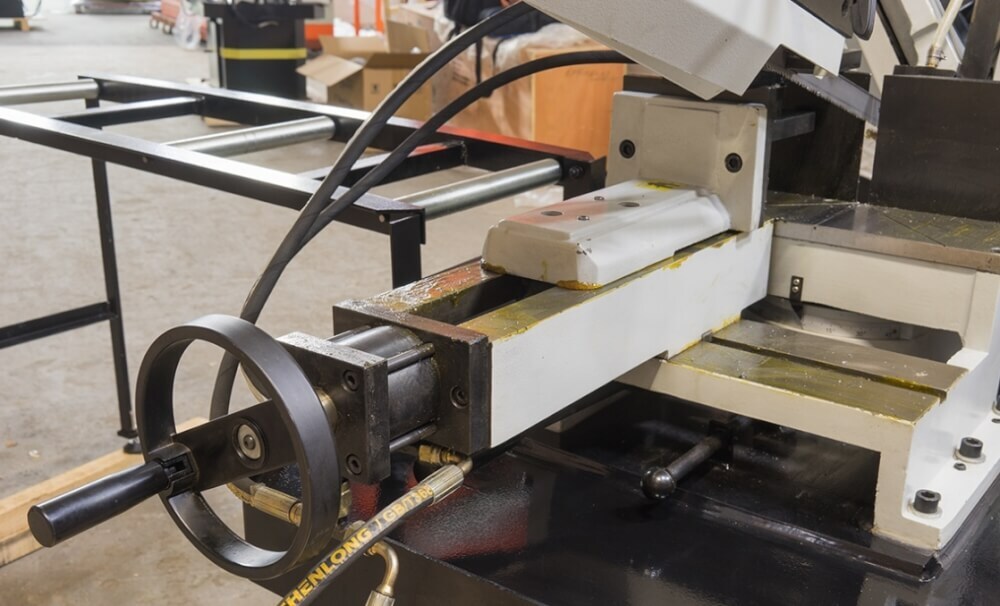

- Гидравлические тиски (+ возможность подводки механическим маховиком)
- Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы

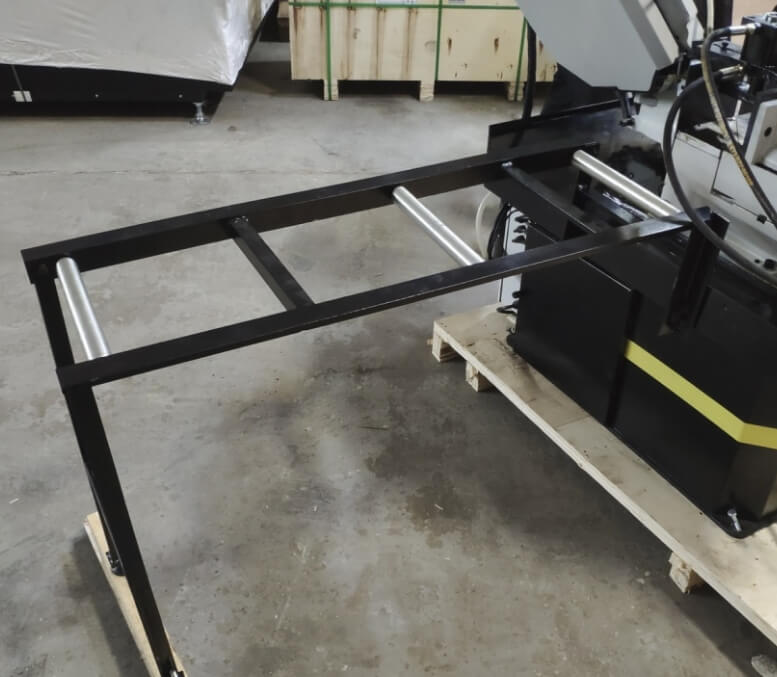

Для длинномерных деталей и заготовок поставляются универсальные Российские рольганги длиной 3000 мм – регулирующиеся по высоте. Ширина роликов 280 мм, грузоподъёмность 180 кг/м.
- На Рольганг универсальный Stalex 3000 мм
- Рольганг универсальный Stalex 2000 мм
- Рольганг универсальный Stalex 1500 мм возможно установить передвижной Упор для рольганга универсального Stalex для резки заготовок на необходимую длину с высокой точностью и повторяемостью.
