Станок ленточнопильный Stalex BSМ-250GH
Описание станка:

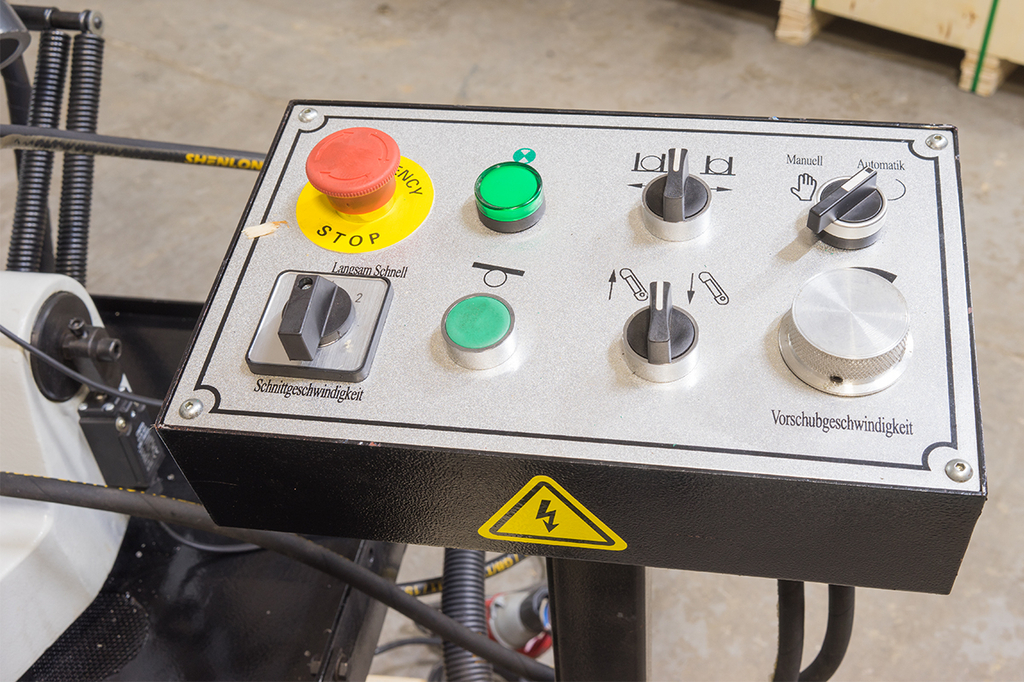

На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск»Станок Stalex BSM-250GH позволяет делать распилы заготовок диаметром до 250мм.В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок с возможностью поворота корпуса пилы в обе стороны от – 45° 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок, тиски позволяю работать с заготовкой шириной до 320мм . Наличие системы СОЖ в стандартной комплектации – позволяет добиться высокой производительности.
Основные элементы cтанка Stalex BSM-250GH:
- Поворотный стол с возможность поворота пилы в обе стороны от – 45°… 0°…+45°…+60º, регулировка угла поворота вдоль шкалы
- Литая чугунная рама гарантирует жесткость станка и гасит вибрации
- Гидравлическая станция для автоматической бесступенчатой резки / плавная регулировка скорости опускания рамы (подвод и рабочий ход), бак 22 литра
- Зубчатый привод – закалённая и бронзовая зубчато-винтовая передача (червяная передача 36:1)
- Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы, бак 15,6 литров

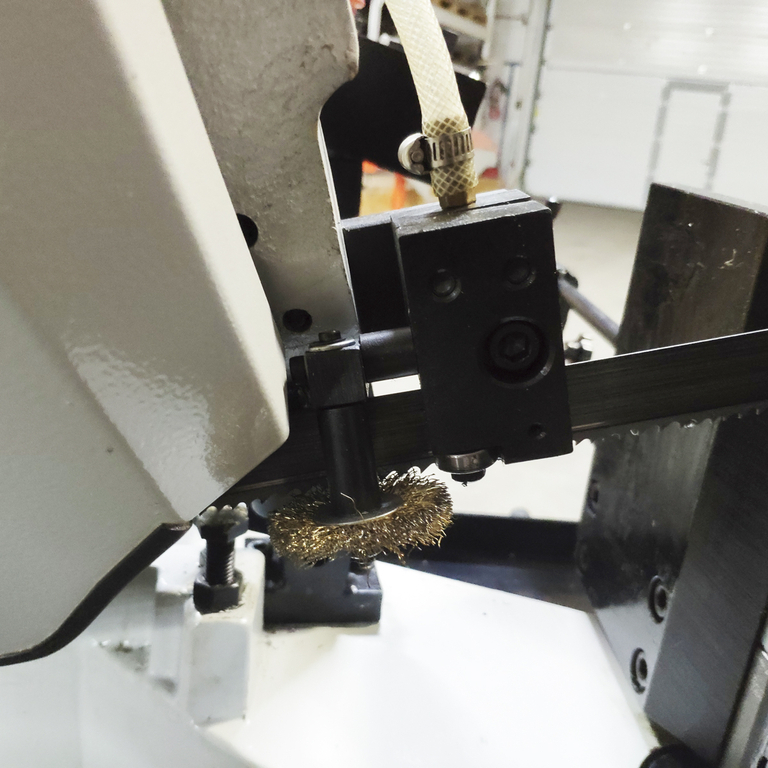

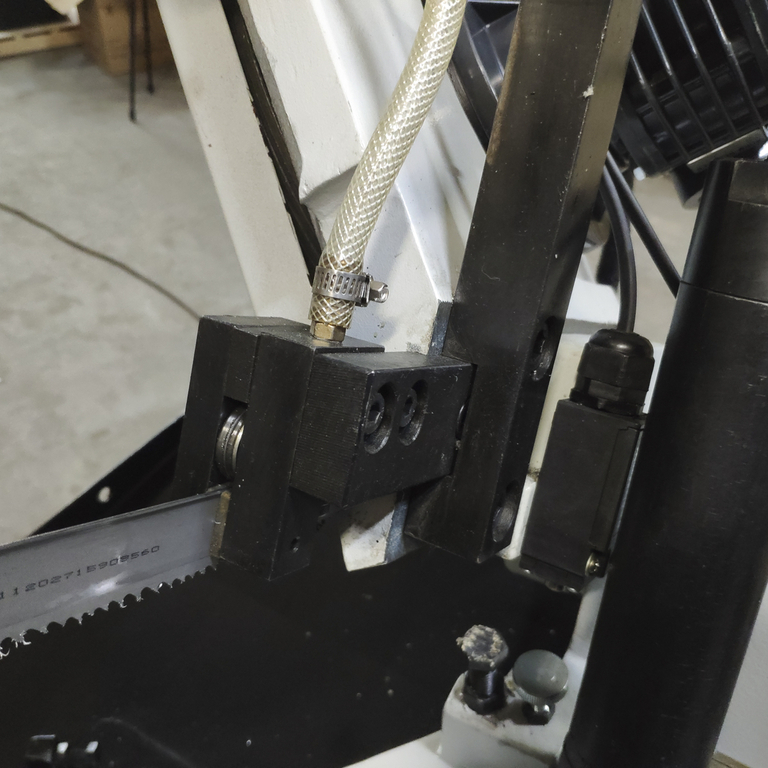

- Точность движения ленты обеспечивается за счет твердосплавных пластин и роликовых подшипников
Характеристики:
|
|
Stalex BSM-250GH |
|||
|
Артикул |
102613 |
|||
|
Мощность двигателя |
1.5 кВт. / 1.1 кВт (3-х фазный, 380 вольт) |
|||
|
Двигатель СОЖ |
0,75 кВт. (380 вольт) |
|||
|
Привод |
зубчатый |
|||
|
Скорость резания |
35 / 70 м/мин |
|||
|
Рабочая зона |
-45° |
90° |
+45° |
+60° |
|
170 |
250 |
200 |
125 |
|
|
150 |
245 |
190 |
125 |
|
|
140x180 |
175x320 |
175x200 |
130х125 |
|
|
Подготовленные пазы в основаниях тисков для пиления под углом |
-45°; -30°; -15°; 0°; +15°; +30°; +45°; +60° |
|||
|
Передаточное отношение
|
36:1 |
|||
|
Угол разворота рамы |
||||
|
Диаметр шкивов |
Ø 300 мм |
|||
|
Размер полотна |
27х0,9х2680 мм |
|||
|
Рабочая высота станка |
965 мм |
|||
|
Зажим заготовки |
гидравлический |
|||
|
Объём бака СОЖ |
15,6 л |
|||
|
заливать 2/3 по уровню СОЖ |
||||
|
Объём гидравлического бака |
22 л |
|||
|
заливать 2/3 по уровню масла *используется гидравлическое масло стандартного качества (веретёнка) |
||||
|
*Залить чистое гидравлическое масло в бак: в летний период (при высокой температуре окружающей среды) - гидравлическое масло 46 (класс вязкости), в зимний период (при низкой температуре окружающей среды) - гидравлическое масло 32 (класс вязкости). Как правило, уровень масла должен находиться в верхней части указателя. Класс вязкости гидравлического масла расшифровка По вязкостным свойствам гидравлические масла условно делятся на следующие: средневязкие - классы вязкости 22 и 32; |
||||
|
Упаковка |
фанерный ящик, отгружается одним местом 1770х760х1625 мм станок и тумба/подставка поставляется в одном ящике |
|||
|
Масса нетто/брутто |
331/394 кг |
|||
|
Производство |
Китай |
|||
|
Гарантия |
1 год |
|||
Стандартная комплектация для Stalex BSM-250GH:
- Подвижная направляющая с роликовыми подшипниками натяжения полотна
- Гидравлическая система движения рамы пилы
- Гидравлические тиски
- Скорость вращения пилы, две скорости резания - 35 / 70 м/мин
- Трёх лучевой маховик механического натяжения ленты
- Датчик контроля натяжения полотна – тензометр
- Защита – датчик на обрыв полотна (остановка станка) / датчики при открытии кожуха рамы (остановка станка)
- Мерный упор 310 мм
- Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
- Шкаф-подставка для инструментов
- Пила ленточная квалитет М42
