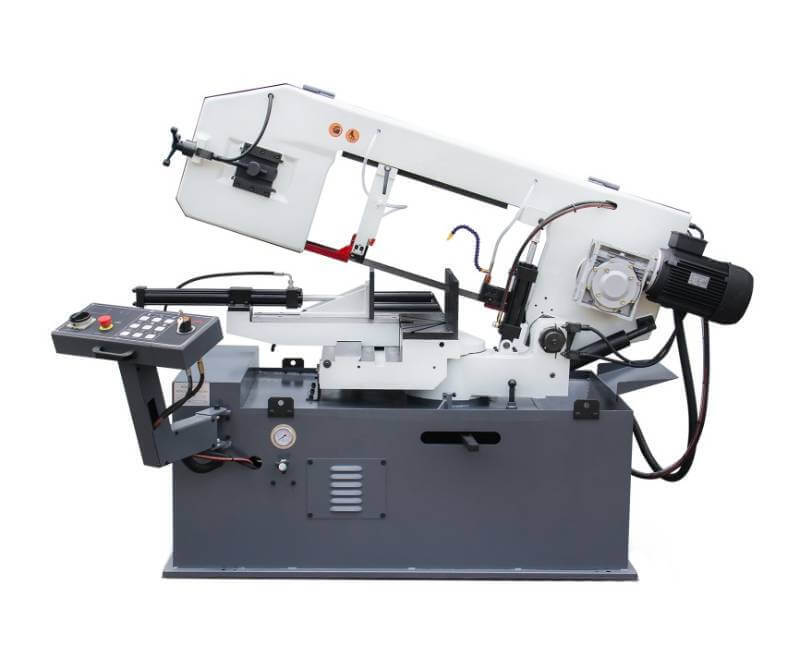

Гидравлический ленточнопильный станок Stalex BS-460G-JC
Цена по запросу
- Модель Stalex BS-460G-JC – это обновлённая модель, с новым дизайном, выносным пультом
управления и новой системой ввода данных. Станок является гидравлическим ленточнопильным
станком, модель на базе популярного полуавтоматического
консольного станка Stalex BS-460G.
компактные и гибкие сенсорные клавиши
новый дизайн
консольная выносная панель
скорость двигателя – 40/80 м/мин
мощность двигателя - 1,5/2,2 кВт
размер полотна – 27х0,9 длина 3960 мм
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция
выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом
режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы
– остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь
обеспечить подачу заготовок и нажатие кнопки «Пуск» - Гидравлические тиски раздвигаются на 460 мм, что позволяет пилить прямоугольною заготовку с
размерами, превышающими рабочий просвет подъема пильной рамы.
Основные элементы
- Регулировка угла поворота рамы вдоль шкалы от -45 до +60 градусов, с шагом 1°.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
- Станок управляется трёхфазным двигателем, с термозашитой электродвигателя.
- Предохранительный концевик на кожухе маховика и концевик (под трёх-лучевым маховиком
натяжения полотна) для контроля/отключения станка при обрыве полотна (оберегающие станок
от поломок в случае если лента повреждена).
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной
плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Станок имеет червячную передачу редуктора
- Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна
Процесс пиления:
- Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и
роликовых подшипников
- Регулировка угла поворота вдоль шкалы
- Регулируемая подача СОЖ в зону резания
Гидравлический ленточнопильный станок Stalex BS-460G-JC Основные технические характеристики
Мощность двигателя, кВт 1.5/2.2 Габариты, мм 2310х1130х1630 Масса, кг 900/1060 Угол поворота от -45° до +60° Привод Зубчатый Скорость движения полотна, м/мин 40/80 Размер полотна, мм 27х0,9х3960 Макс. размер круглого профиля, 90°, мм 330 Макс. размер круглого профиля, +45°, мм 305 Макс. размер круглого профиля, -45°, мм 305 Макс. размер круглого профиля, +60°, мм 205 Макс. размер прямоугольного профиля, 90°, мм 460x250 Макс. размер прямоугольного профиля, +45°, мм 305x250 Макс. размер прямоугольного профиля, -45°, мм 305x250 Макс. размер прямоугольного профиля, +60°, мм 205x250
На станках применяются биметаллические пилы марок М42 и М51 размером 27х0,9х3960 мм. Пилы с более твёрдым
зубом М51 предназначены для резки заготовок из нержавеющих сталей.
Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочноохлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка. - Для длинномерных деталей и заготовок поставляются рольганги длиной до 3000 мм – в
стандартном исполнении (макс. грузоподъёмность 800кг общую длину рольганга). В стандартном
исполнении - ширина роликов 365 мм, рабочая высота от 600 мм до 1000 мм.
