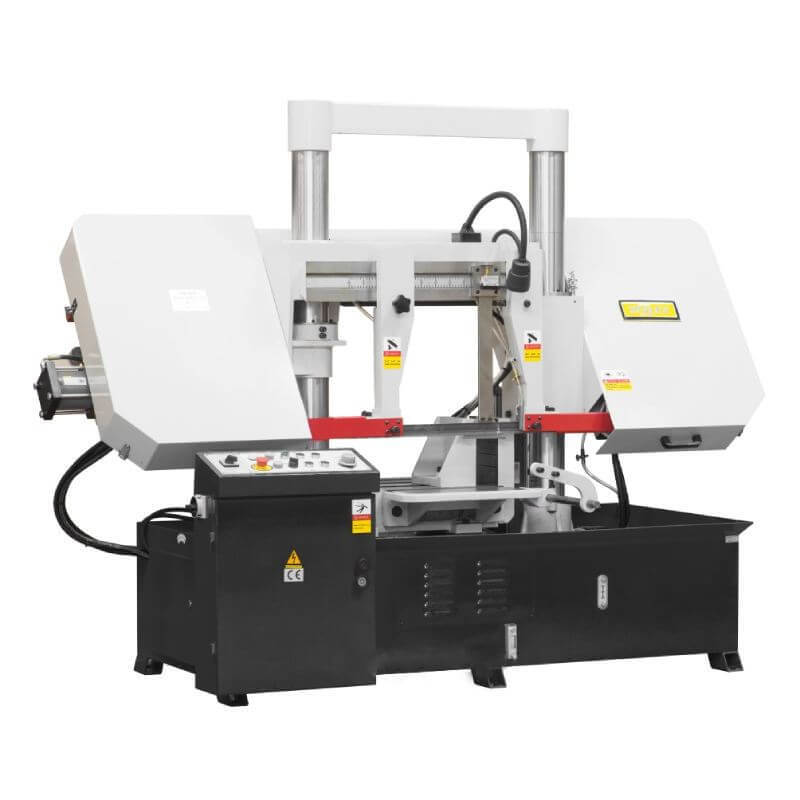

Гидравлический ленточнопильный колонный станок Stalex TGK-4240

Описание станка:

 Модель Stalex TGK-4240 является гидравлическим ленточнопильным станком, колонного двухстоечного типа.Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 400 мм и прямоугольной заготовки 400x400 мм под углом 90°.Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра по которой вертикально перемещается горизонтальная пильная рама.Пильная рама, представляет собой стальную сварную конструкцию.На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

 В стандартную комплектацию входят:

• - ленточнопильный станок
• - ленточнопильное полотно, установленное на станке
• - регулируемый упор - 350 мм

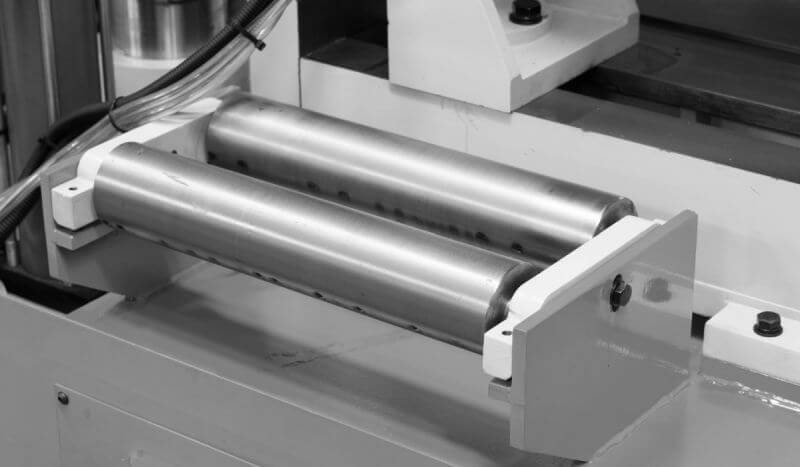

• - вспомогательный стол с роликами подачи, перед тисками

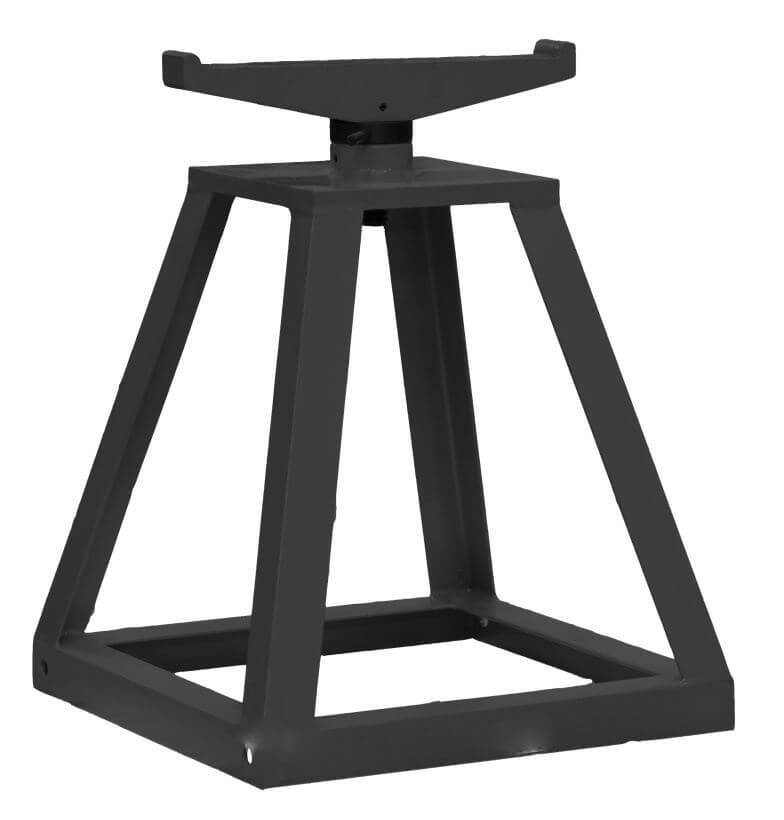

• - стойка для длинных заготовок
•  Основные элементы
• - Угол пиления заготовок 90°.
• - Опускание и подъем рамы осуществляется за счет гидравлики автоматически

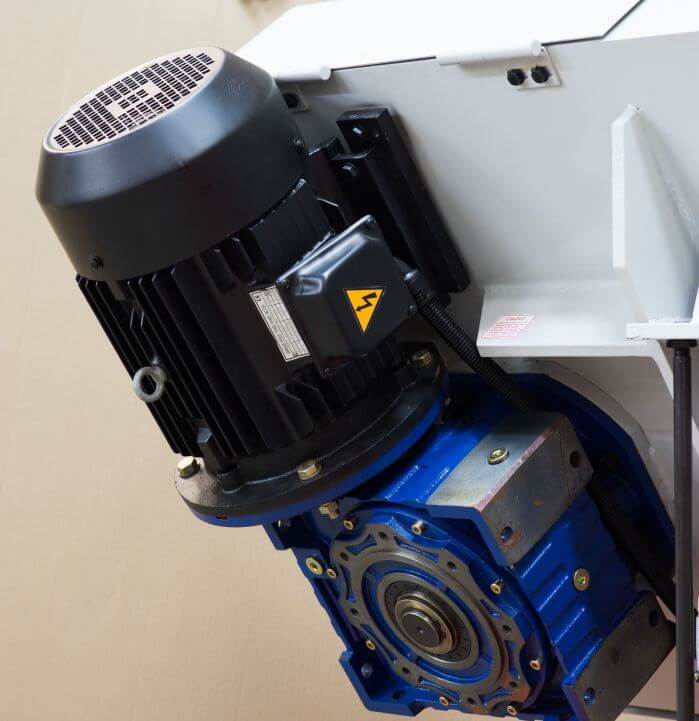

• - Станок управляется трёхфазным двигателем.

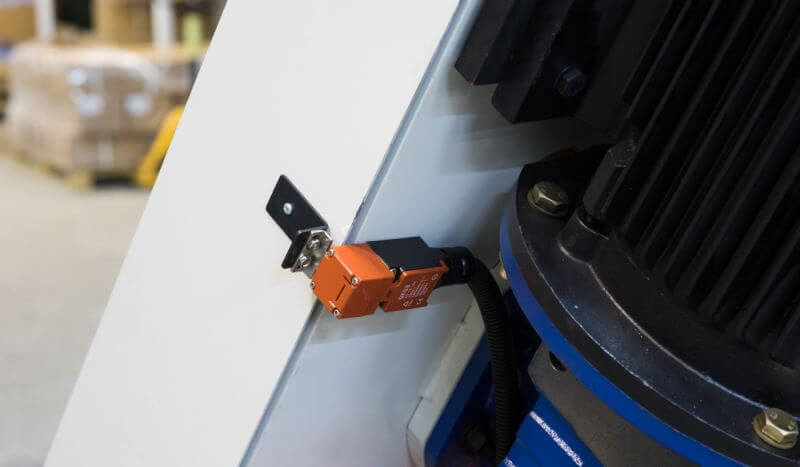

• - Предохранительные концевики, оберегающие станок от включения при незакрытых кожухах рамы

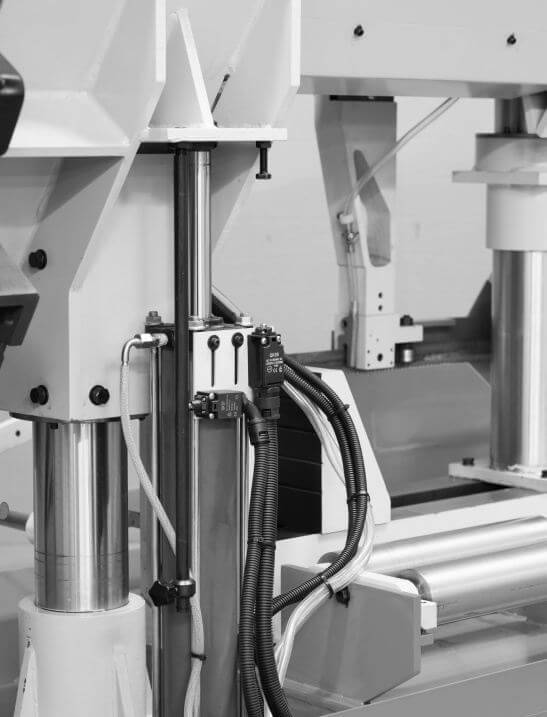

• - Концевики на подъём/опускание рамы и на обрыв полотна
• - Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
• - Термозащита электродвигателя

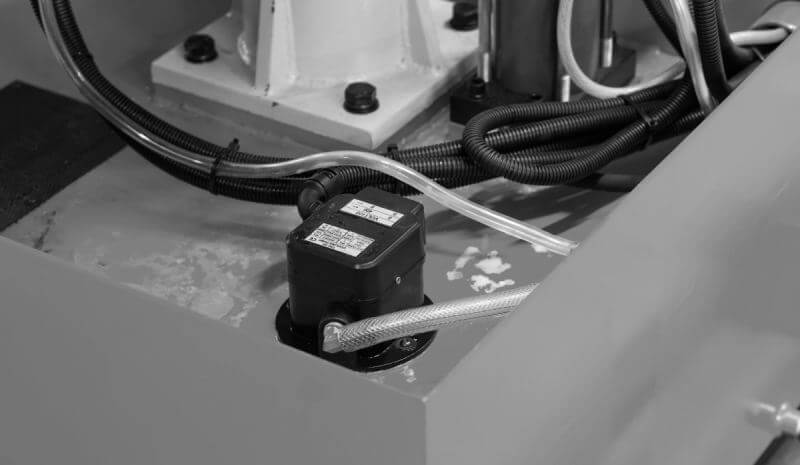

• - Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно

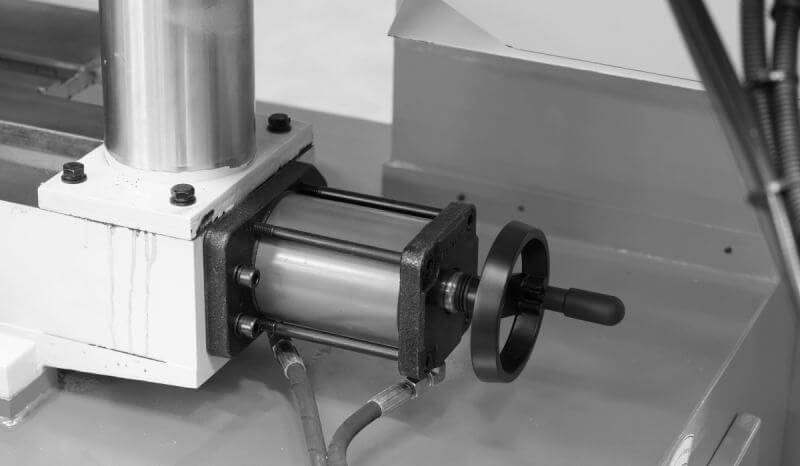

• - Тиски гидравлические с возможностью быстрого зажима заготовок
• - Увеличенная скорость подачи до касания материала
• - 2 скорости вращения полотна

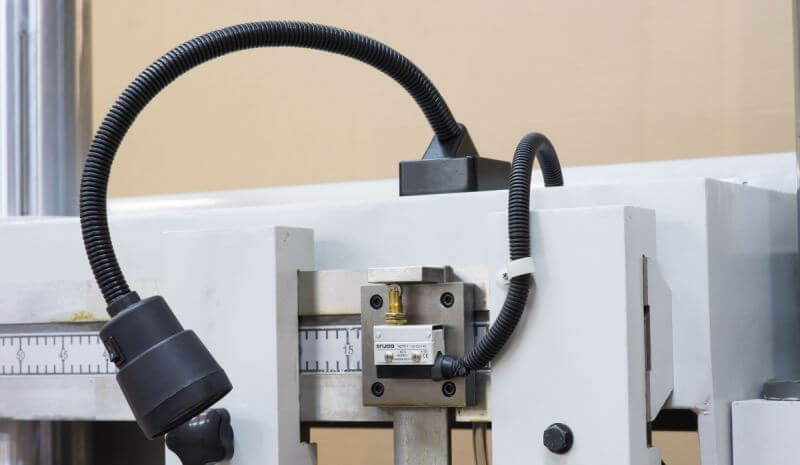

• - Подсветка зоны резания
• - Зубчатый привод

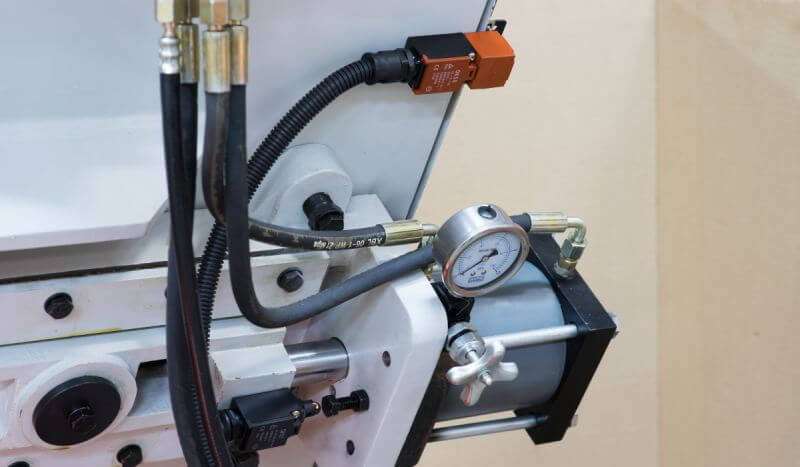

• - Гидравлическое натяжение полотна
• - Автоматическое отключение при завершении резки

 Характеристики:

• *Залить чистое гидравлическое масло в бак:
• в летний период (при высокой температуре окружающей среды) - гидравлическое масло 46 (класс вязкости),
• в зимний период (при низкой температуре окружающей среды) - гидравлическое масло 32 (класс вязкости).
• Как правило, уровень масла должен находиться в верхней части указателя.

 Класс вязкости гидравлического масла расшифровка

По вязкостным свойствам гидравлические масла условно делятся на следующие:
маловязкие - классы вязкости с 5 по 15;
средневязкие - классы вязкости 22 и 32;
вязкие - классы вязкости с 46 по 150.

 Ссылка на видео работы станка - https://youtu.be/b58e2YpUEhI

 На станках применяются биметаллические пилы марок М42 и М51 размером 41х1,3х5000 мм. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей.

Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.
