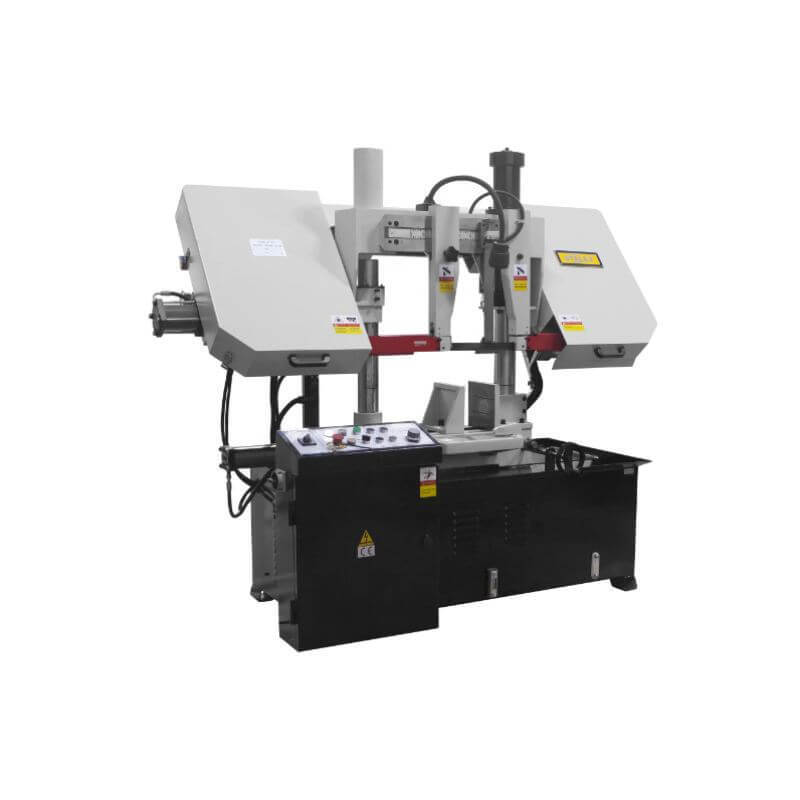

Гидравлический ленточнопильный колонный станок Stalex TGK-4235

Описание станка:

Модель Stalex TGK-4235 является гидравлическим ленточнопильным станком, колонного двухстоечного типа.

Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 350 мм и прямоугольной заготовки 350x350 мм под углом 90°.

Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра по которой вертикально перемещается горизонтальная пильная рама.

Пильная рама, представляет собой стальную сварную конструкцию.

На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,

так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

В стандартную комплектацию входят:

- ленточнопильный станок

- ленточнопильное полотно, установленное на станке

- регулируемый упор - 250 мм

- вспомогательный стол с роликом подачи, перед тисками

- стойка для длинных заготовок

 Основные элементы

- Угол пиления заготовок 90°

- Опускание и подъем рамы осуществляется за счет гидравлики автоматически

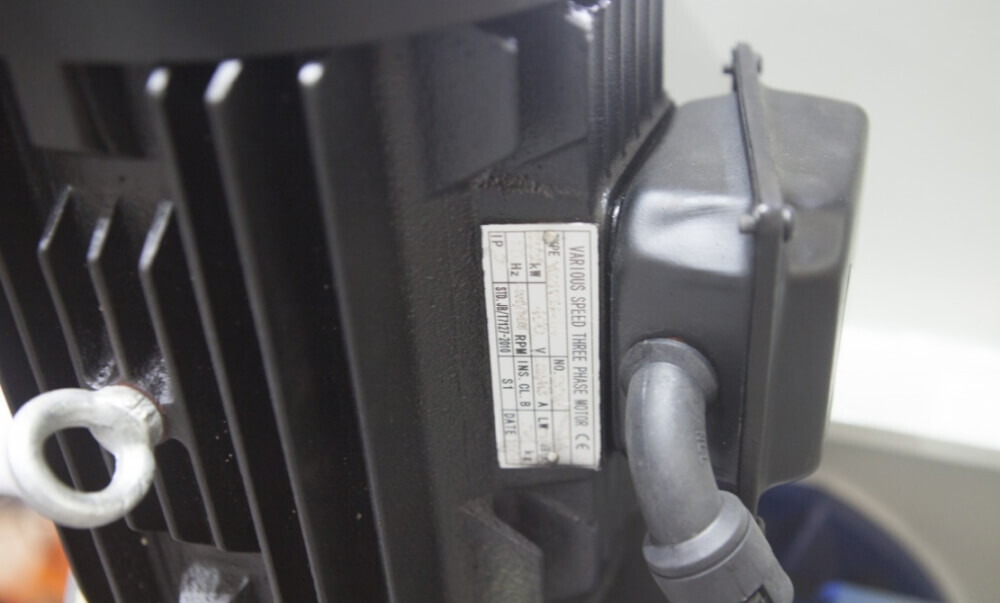

- Станок управляется трёхфазным двигателем

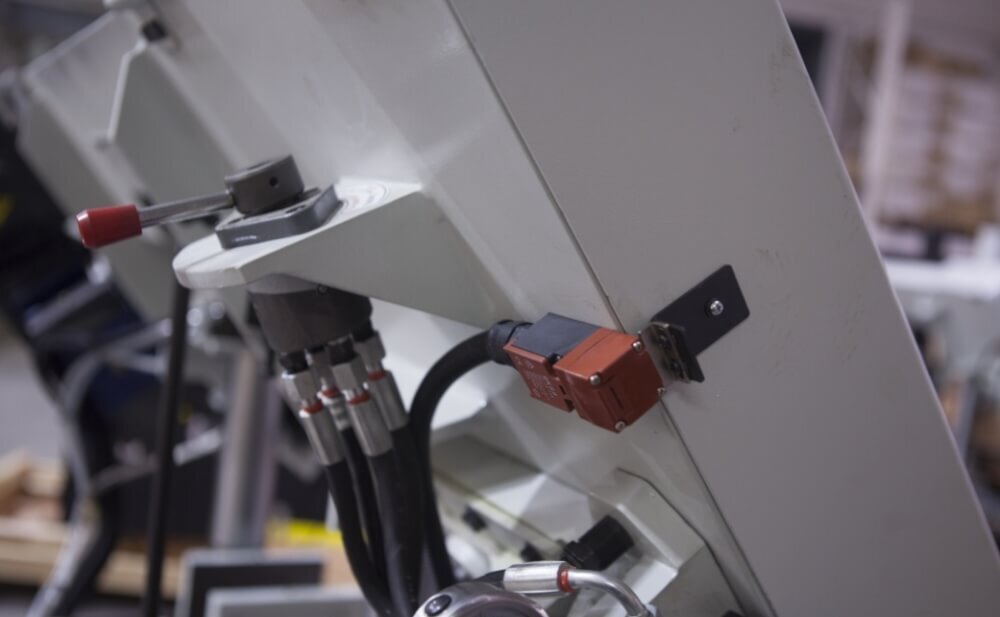

- Предохранительные концевики, оберегающие станок от включения при незакрытых кожухах рамы

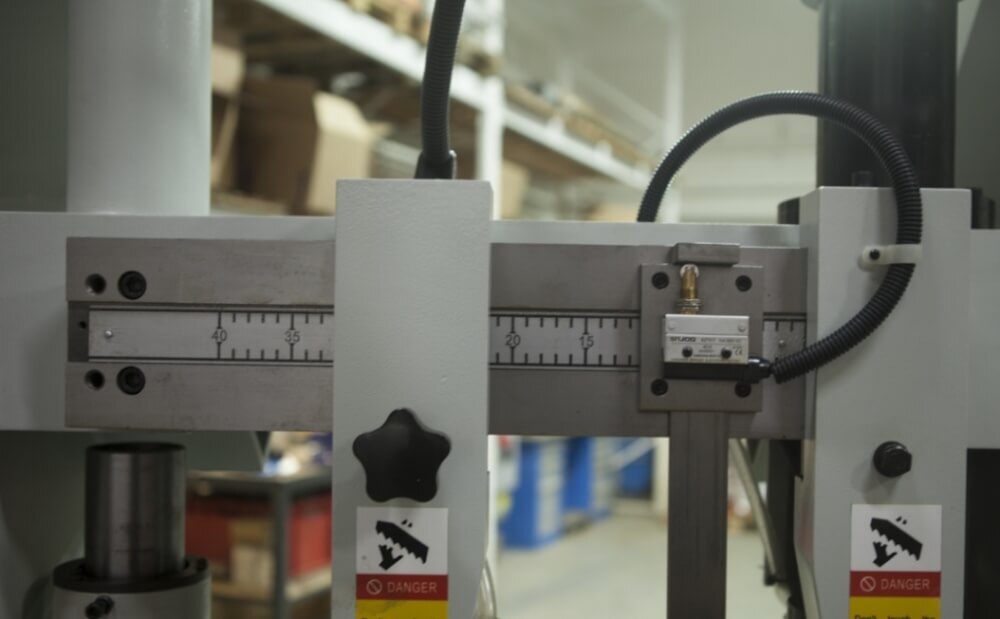

- Концевики на подъём/опускание рамы и на обрыв полотна

- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин

- Термозащита электродвигателя

- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно

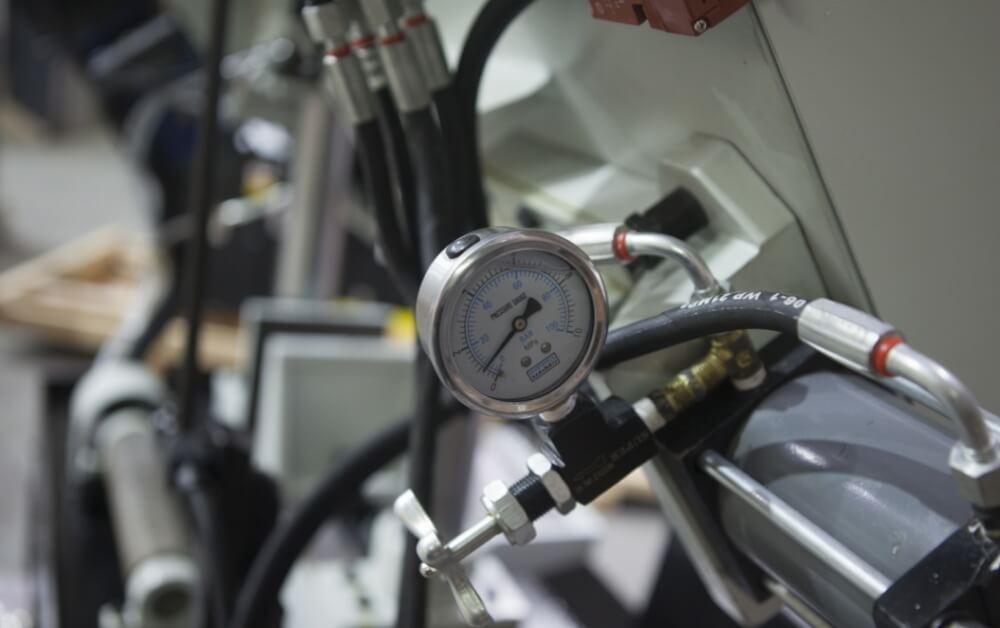

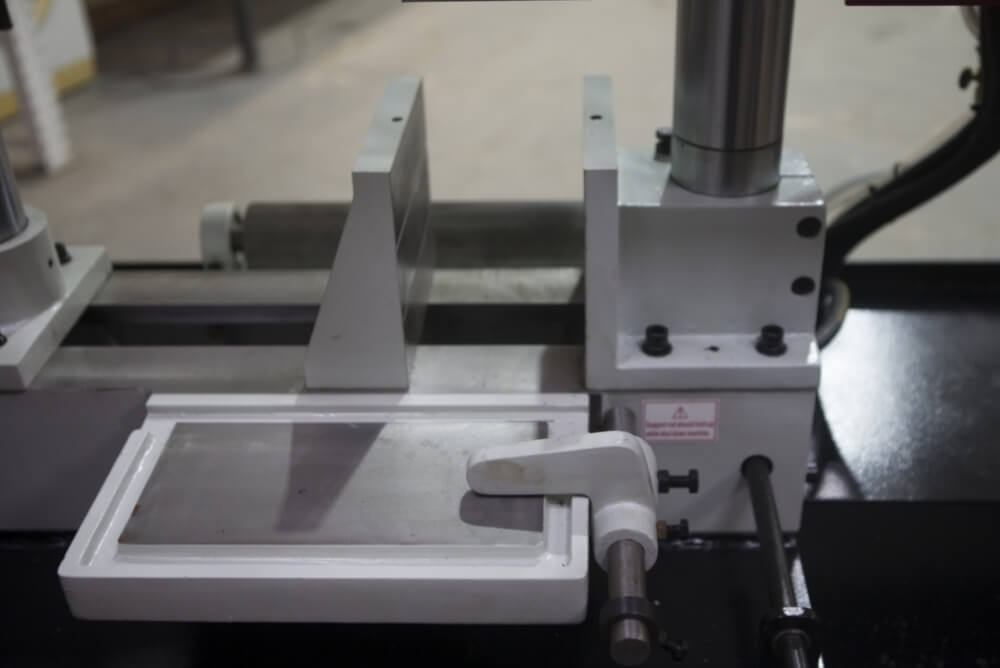

- Тиски гидравлические с возможностью быстрого зажима заготовок + манометр

- Увеличенная скорость подачи до касания материала

- 2 скорости вращения полотна

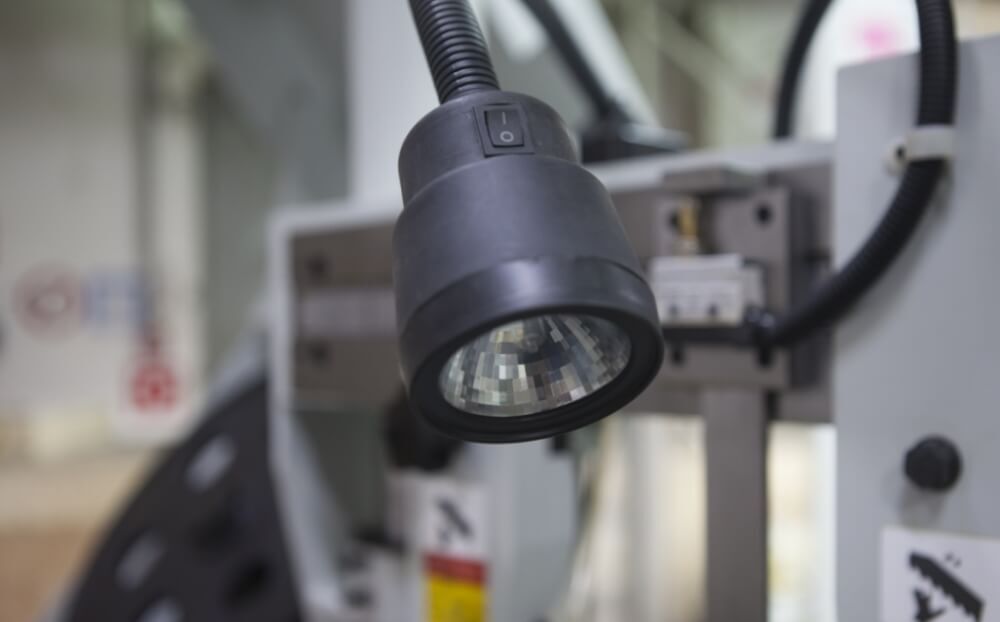

- Подсветка зоны резания

- Зубчатый привод

- Гидравлическое натяжение полотна

- Автоматическое отключение при завершении резки

- Вспомогательный стол с роликом подачи приводится в движение вращением ручки маховика с передней части станка.

Характеристики:

•  *Залить чистое гидравлическое масло в бак:
• в летний период (при высокой температуре окружающей среды) - гидравлическое масло 46 (класс вязкости),
• в зимний период (при низкой температуре окружающей среды) - гидравлическое масло 32 (класс вязкости).
• Как правило, уровень масла должен находиться в верхней части указателя.

 Класс вязкости гидравлического масла расшифровка

• По вязкостным свойствам гидравлические масла условно делятся на следующие:
  маловязкие - классы вязкости с 5 по 15;
  средневязкие - классы вязкости 22 и 32;
  вязкие - классы вязкости с 46 по 150.

Видео работы станка - https://youtu.be/_SMwWuyYou0

На станках применяются биметаллические пилы марок М42 и М51 размером 34х1,1х4115 мм. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей.

Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.
