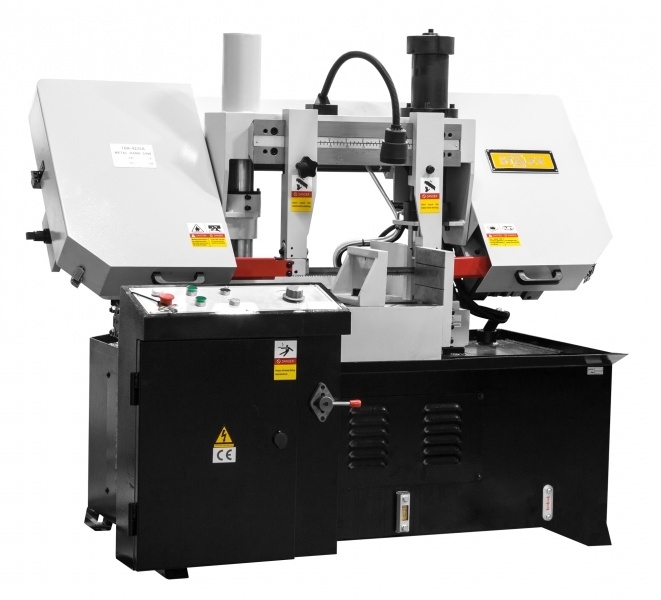

Гидравлический ленточнопильный колонный станок Stalex TBK-4228

Описание станка:

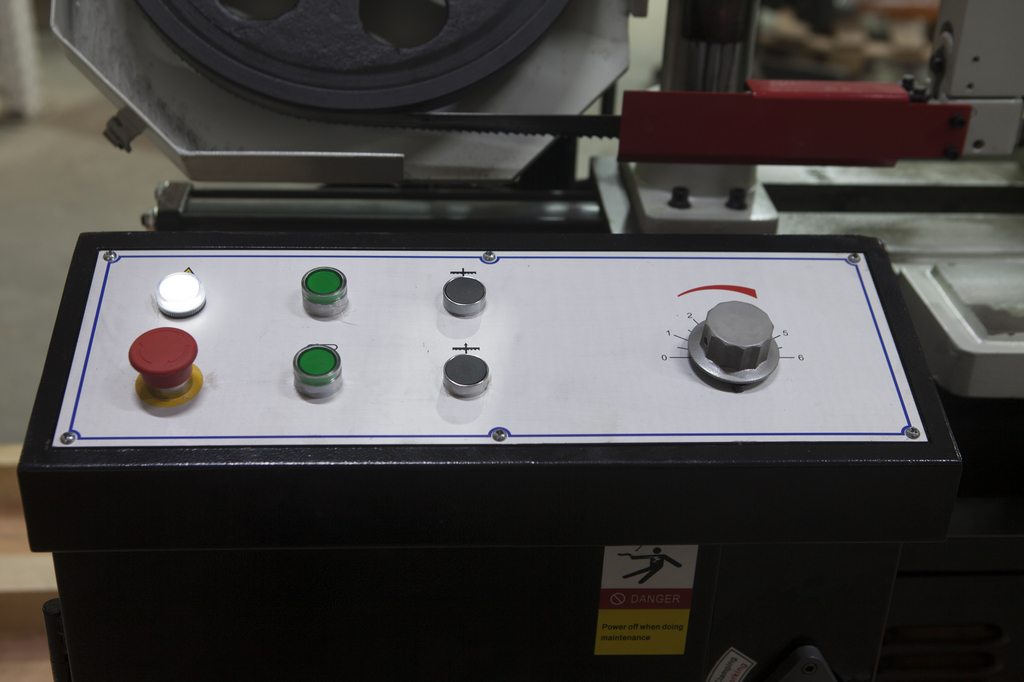

 Модель Stalex TBK-4228 является гидравлическим ленточнопильным станком, колонного двухстоечного типа.Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 280 мм и прямоугольной заготовки 280x280 мм под углом 90°.Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра, по которым вверх-вниз перемещается горизонтальная пильная рама.Пильная рама, представляет собой стальную сварную конструкцию.На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,так и в полуавтоматическом режиме, когда станок выполняет весь цикл резания:

• зажим заготовки – переключатель работы тисков
• запуск пилы / опускание рамы / остановка пилы / подъем рамы – в этом случае необходимо нажатие кнопки «Пуск»
• отжим тисков – переключатель работы тисков

В стандартную комплектацию входят:

• - ленточнопильный станок
• - ленточнопильное полотно, установленное на станке

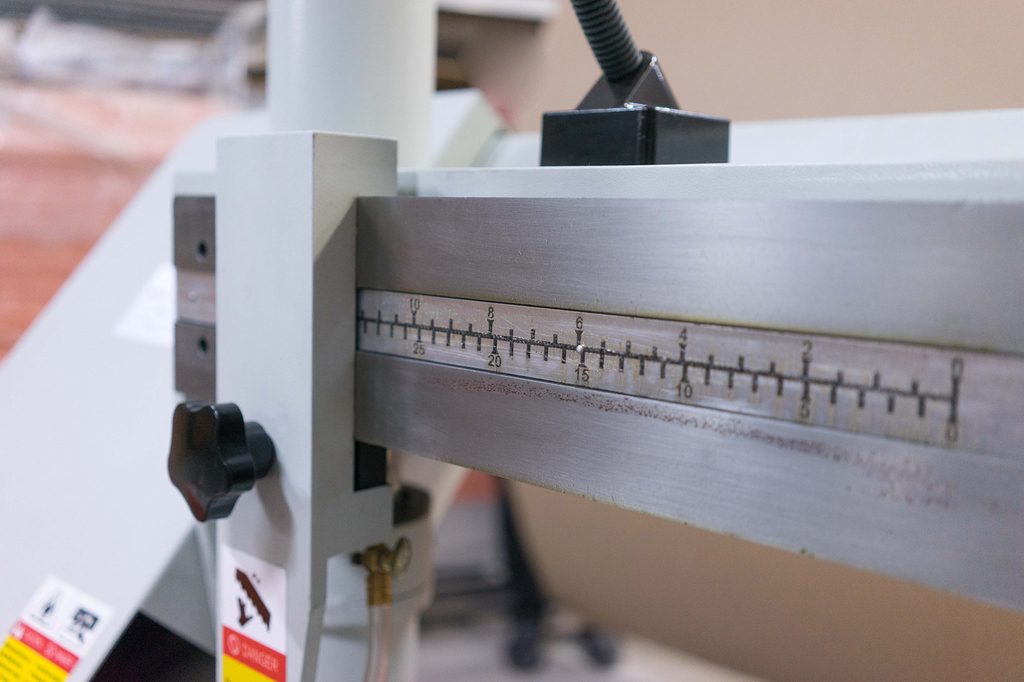

• - регулируемый упор - 240 мм
• - мобильная стойка с роликом

Основные элементы

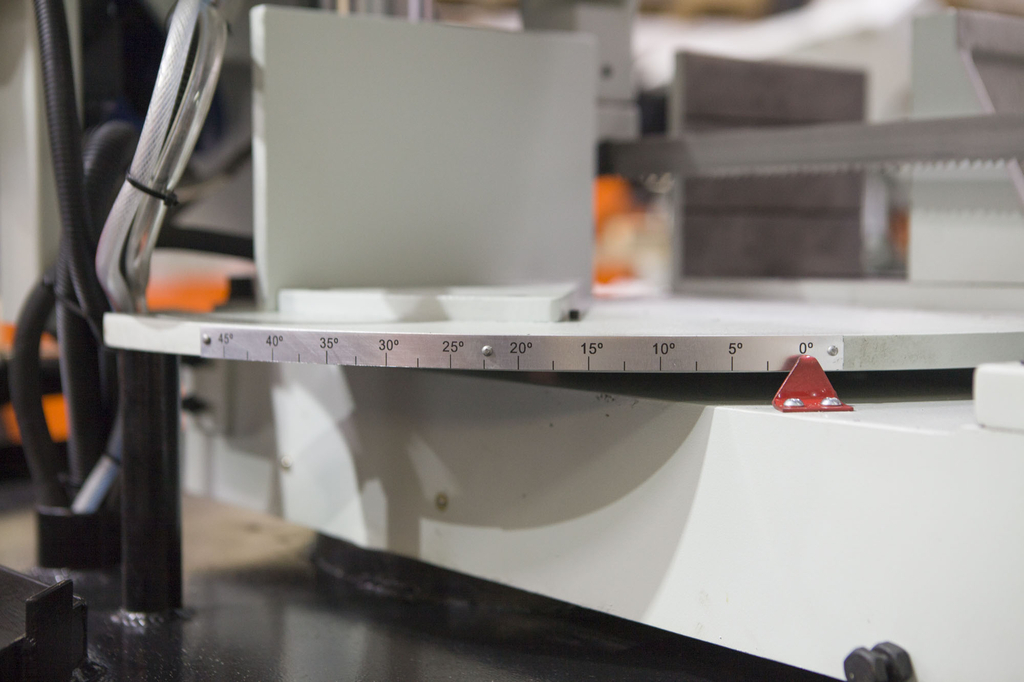

• - Угол пиления заготовок 90°.
• - Опускание и подъем рамы осуществляется за счет гидравлики автоматически
• - Станок управляется трёхфазным двигателем.

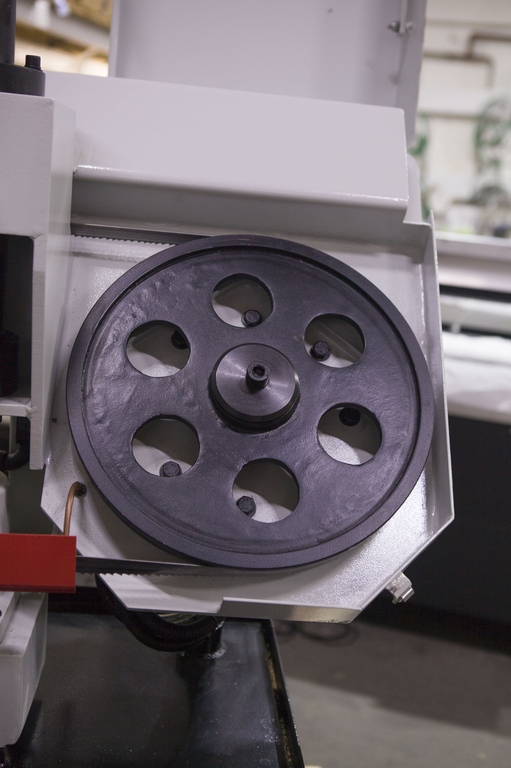

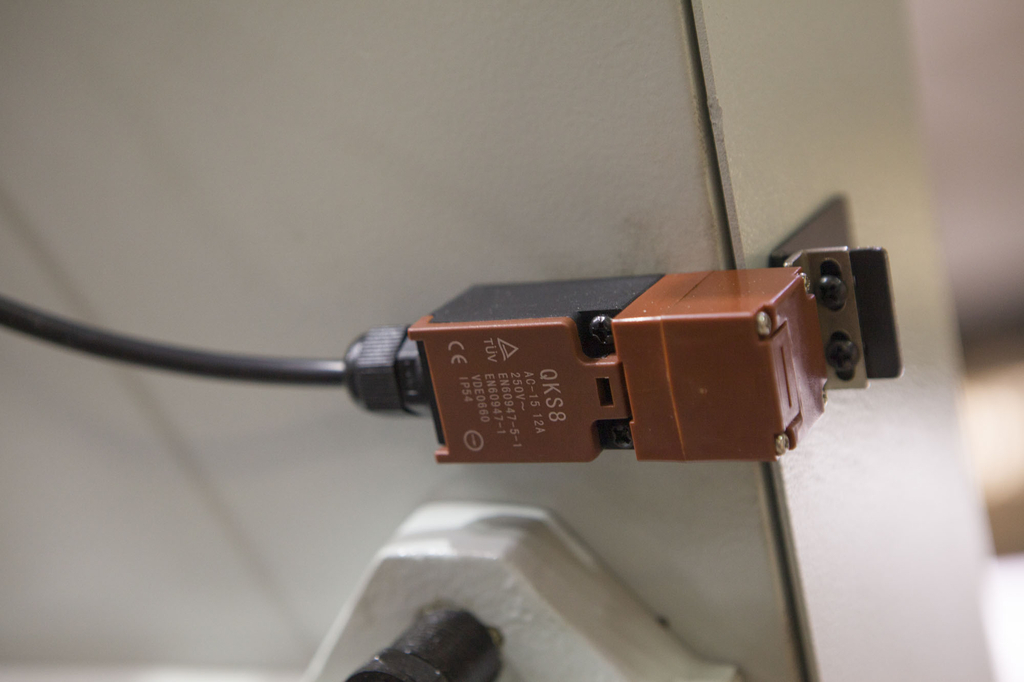

• - Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена

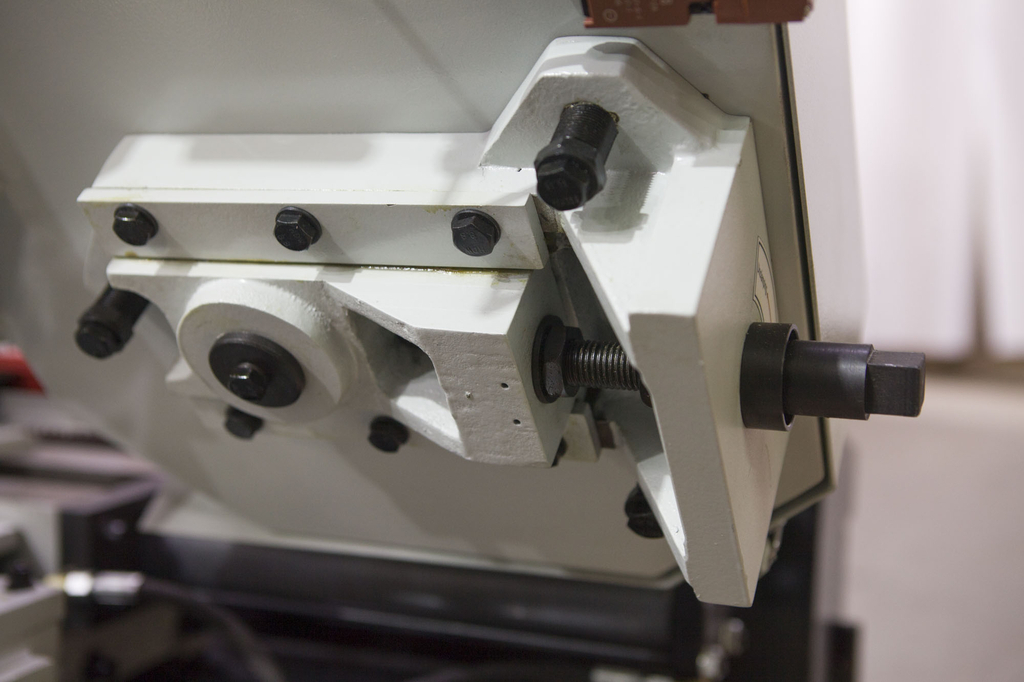

• - Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
• - Термозащита электродвигателя
• - Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно

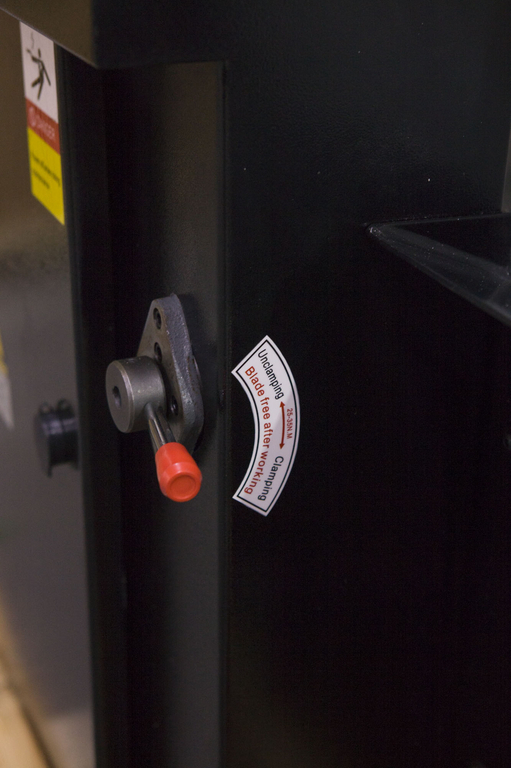

• - Тиски гидравлические с возможностью быстрого зажима заготовок
• - 3 скорости вращения полотна
• - Подсветка зоны резания
• - Клиноременной привод
• - Автоматическое отключение при завершении резки

Характеристики:

• *Залить чистое гидравлическое масло в бак:
• в летний период (при высокой температуре окружающей среды) - гидравлическое масло 46 (класс вязкости),
• в зимний период (при низкой температуре окружающей среды) - гидравлическое масло 32 (класс вязкости).
• Как правило, уровень масла должен находиться в верхней части указателя.

Класс вязкости гидравлического масла расшифровка

По вязкостным свойствам гидравлические масла условно делятся на следующие:
маловязкие - классы вязкости с 5 по 15;
средневязкие - классы вязкости 22 и 32;
вязкие - классы вязкости с 46 по 150.

 Видео работы станка - https://youtu.be/fZ7V2CWKPoI

На станках применяются биметаллические пилы марок М42 и М51 размером 27х0,9х3505 мм. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей.

Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.
