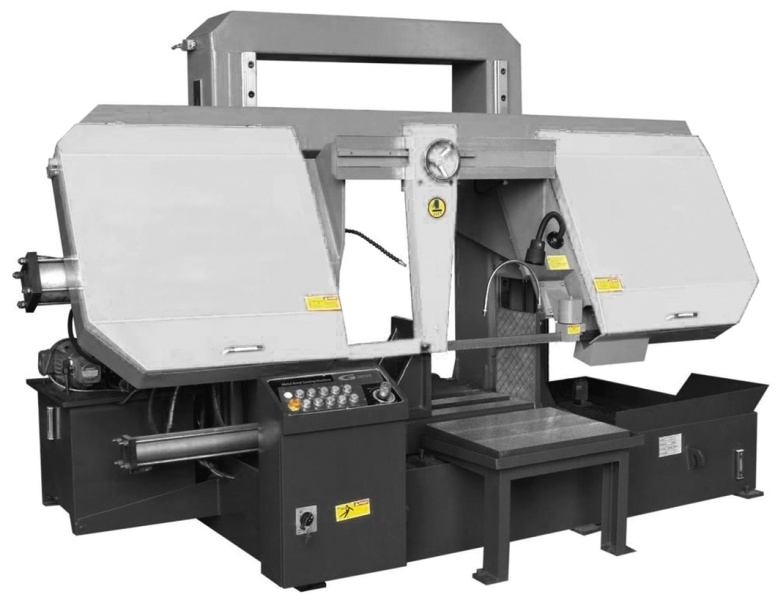

Гидравлический ленточнопильный колонный станок Stalex SBS-650
Описание станка:
Модель Stalex SBS-650 является гидравлическим ленточнопильным станком, колонного двухстоечного типа.Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 650 мм и квадратной заготовки 650x650 мм под углом 90°.Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) по которым перемещается горизонтальная пильная рама, образуя жёсткий замкнутый контур с высокой стабильностью реза.Пильная рама, представляет собой стальную сварную конструкцию.На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Основные элементы
- - Угол пиления заготовок 90°.
- - Движение рамы – автоматическое

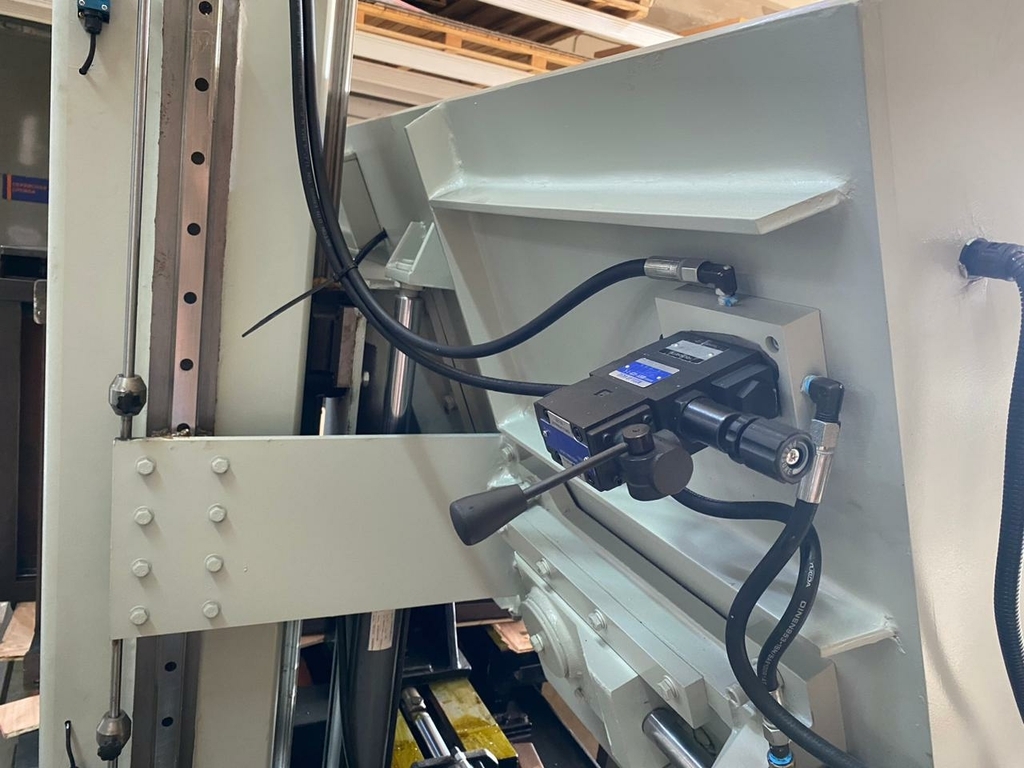

- - Регулировка движения рамы – гидравлическое бесступенчатое
- - Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет блоков с подшипниками и твердосплавных пластин
- - Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно

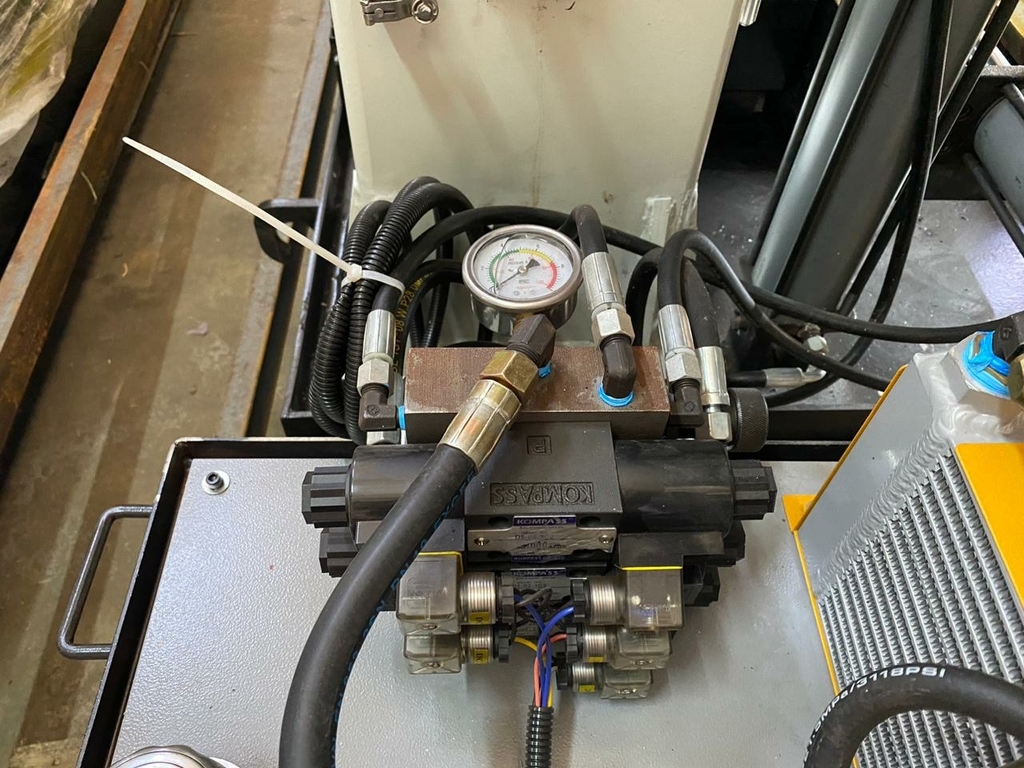

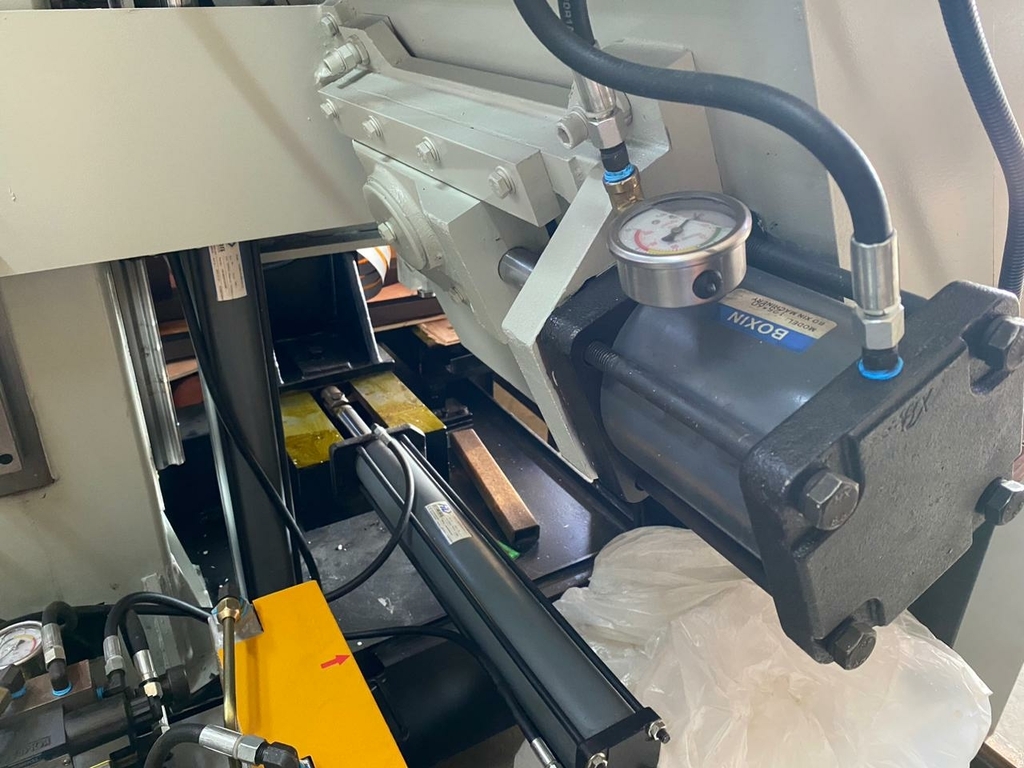

- - Тиски гидравлические
- - Скорость вращения полотна – 10-65 м/мин (инвентор)

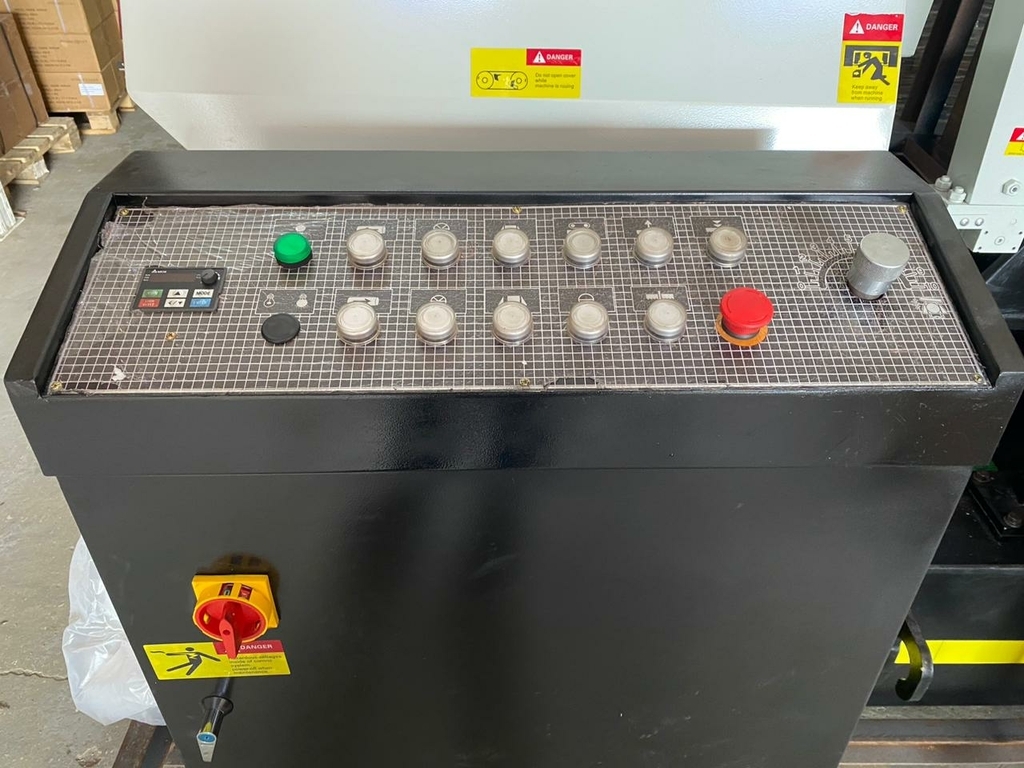

- - Пульт станка
В стандартную комплектацию входит:
- - Ленточное полотно 41х1,3х6860 мм установленное на станке
- - Руководство
- - Механическая дисковая щётка
- - Лампа для освещения зоны резки
- - Гидравлическое натяжение полотна + тензометр (индикатор натяжения полотна)
- - Вспомогательный пластинчатый стол для выгрузки заготовок
- - Механический подающий рольганг длиной 1500 мм и шириной 650 мм (в стандартной комплектации)
- - Набор инструментов (набор инструмента может быть изменён в зависимости от поставки)
Характеристики:
|
|
Stalex SBS-650 |
|

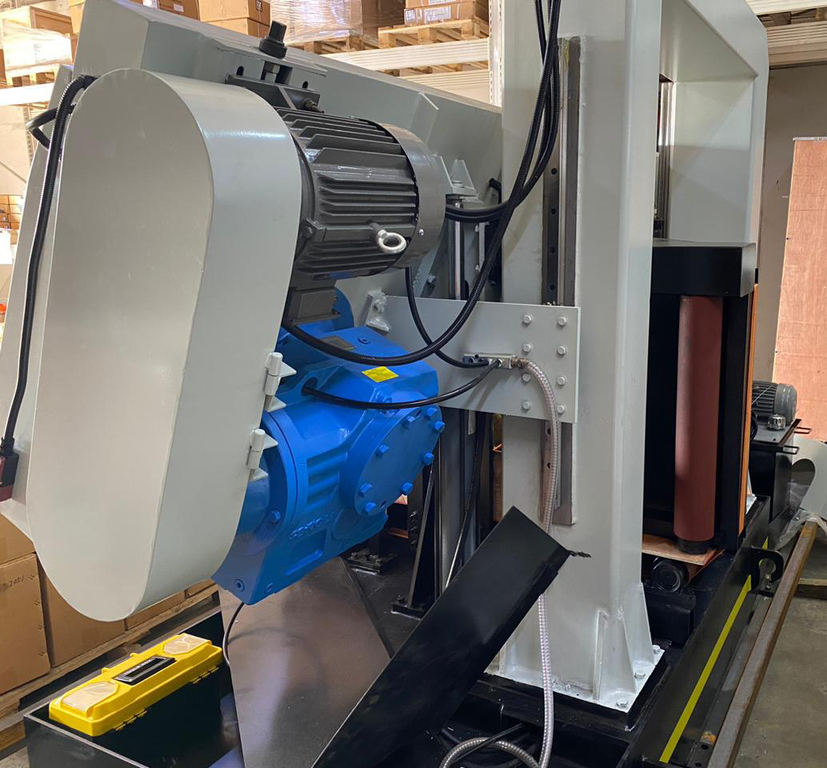

Мощность главного двигателя |
5,5 кВт (380В, 50 Гц, 3-х фазный) |
|

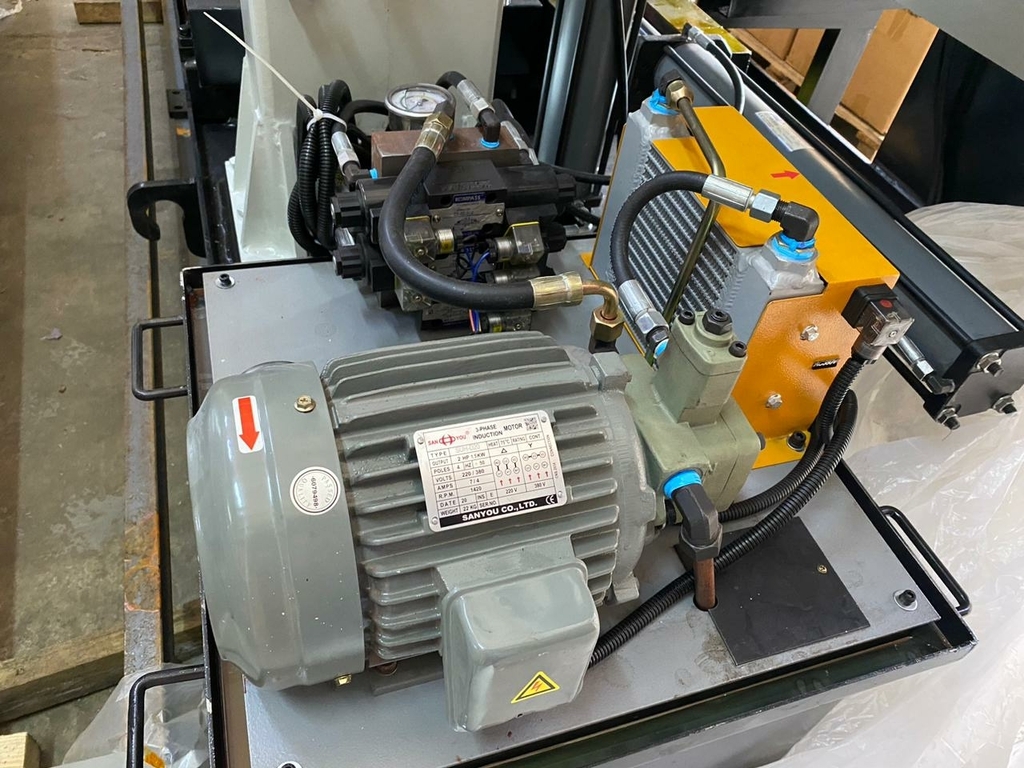

Мощность гидравлической станции |
1,5 кВт |
|
Мощность системы СОЖ |
0,09 кВт |
|
Вращение пилы |
90 градусов |
|
Блоки позиционирования полотна (перпендикулярности) |
имеют направляющие подшипники и твердосплавные пластины |
|
Тиски |
гидравлические |
|
Скорость резания |
10÷65 м/мин (инвентор) |
|
Рабочая зона |
90° |
|
650 мм |
|
|
650 х 650 мм |
|
|
Мин. размер зажимаемой заготовки в тисках |
100 мм |
|
Высота губок тисков |
340 мм |
|
Объем гидравлического бака |
100 л |
|
Объем бака для охлаждающей жидкости |
120 л |
|
Рабочая высота стола (от пола до основания тисков) |
510 мм |
|
Габариты ленточного полотна |
41х1,3х6860 мм |
|
Лампа для освещения зоны резки |
+ |
|
Дисковая щётка (работает от движения режущего полотна) |
+ |
|
Гидравлическое натяжение полотна + тензометр (индикатор натяжения полотна) |
+ |
|
Общие размеры станка (ДхШхВ) |
3300х1780х2250 мм |
|
Вспомогательный пластинчатый стол для выгрузки заготовок мм (в стандартной комплектации) |
|
|
Механический подающий рольганг длиной 1500 мм и шириной 650 мм (в стандартной комплектации) |
|
|
Набор инструментов: · крестовая отвертка (75 x 5) · шлицевая отвертка (75 x 5) · шестигранный торцевой ключ · ключ открытый (12-14, 22-24) · разводной ключ (* набор инструмента может быть изменён в зависимости от поставки) |
|
|
Упаковка станка |
один железный поддон стрей-плёнка |
|
Вес нетто/брутто |
3200/3300 кг |
|
Страна производитель |
Китай |
|
Гарантия |
12 месяцев |
|
Цена $ |
|
|
Дополнительно при заказе станка с завода изготовителя возможно заказать: |
|
|
Скорость вращения ленточного полотна - 15-90 м/мин |
+ |
|
Ширину и толщину полотна |
54 х 1,3 54 х 1,6 |
|
Гидравлический прижим для пакетной резки |
+ |
|
Лазерный указатель |
+ |
|
Автоматический конвейер для стружки |
+ |
- *Залить чистое гидравлическое масло в бак:
- в летний период (при высокой температуре окружающей среды) - гидравлическое масло 46 (класс вязкости),
- в зимний период (при низкой температуре окружающей среды) - гидравлическое масло 32 (класс вязкости).
- Как правило, уровень масла должен находиться в верхней части указателя.
- Класс вязкости гидравлического масла расшифровка
- По вязкостным свойствам гидравлические масла условно делятся на следующие:
маловязкие - классы вязкости с 5 по 15; - средневязкие - классы вязкости 22 и 32;
вязкие - классы вязкости с 46 по 150. - На станках применяются биметаллические пилы марок М42 и М51 размером 41х1,3х6860 мм. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей.Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.
