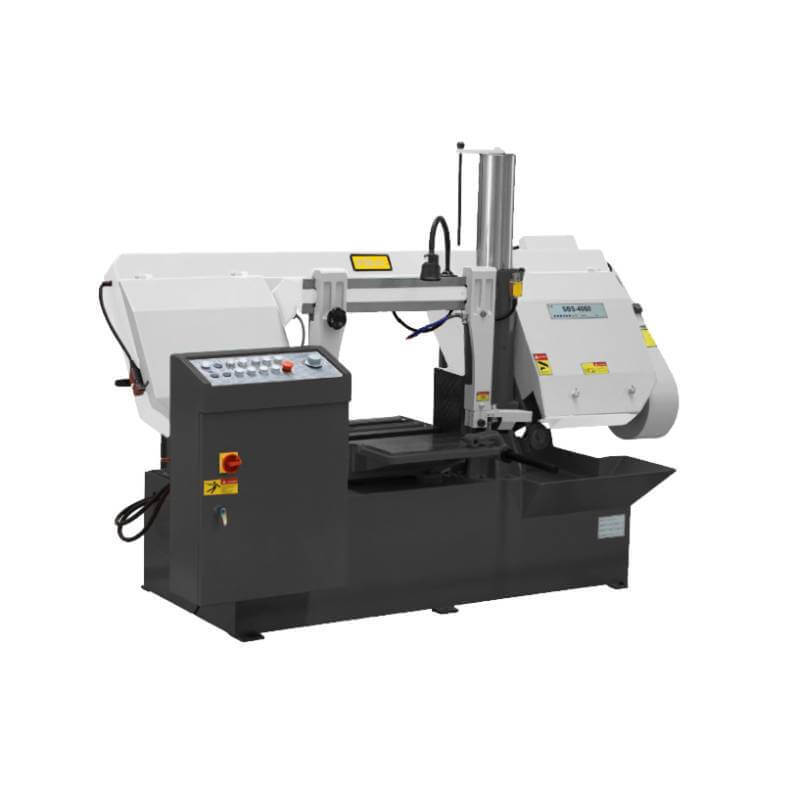

Гидравлический ленточнопильный колонный станок Stalex SBS-4070

Описание станка:

Модель Stalex SBS-4070 является гидравлическим ленточнопильным станком, колонного одностоечного типа.Полуавтоматический ленточнопильный станок, предназначен для пиления труб, металлических заготовок, максимальным диаметром круга 400 мм и прямоугольной заготовки 700x400 мм под углом 90°.Одностоечные ленточнопильные станки имеют вертикальную стойку (колонну) большого диаметра по которой перемещается горизонтальная пильная рама.Пильная рама, представляет собой стальную сварную конструкцию.На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Для облегчения подачи заготовок станок оборудован роликовым столом с двумя роликами.

 В стандартную комплектацию входят:

• - ленточнопильный станок
• - ленточнопильное полотно, установленное на станке
• - регулируемый упор - 350 мм
• - набор инструментов с ящиком для инструментов
• - механический рольганг длиной 1 м

Основные элементы

• - Угол пиления заготовок 90°.
• - Опускание и подъем рамы осуществляется за счет гидравлики автоматически

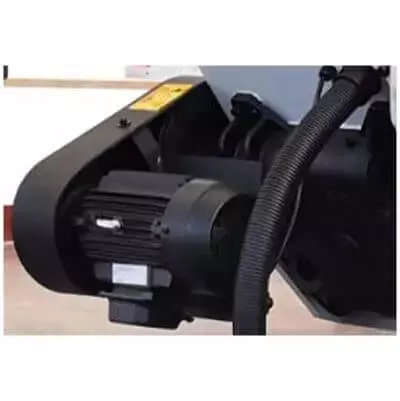

• - Станок управляется трёхфазным двигателем.
• - Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
• - Термозащита электродвигателя
• - Система смазки и охлаждения полотна
• - Тиски гидравлические с возможностью быстрого зажима заготовок

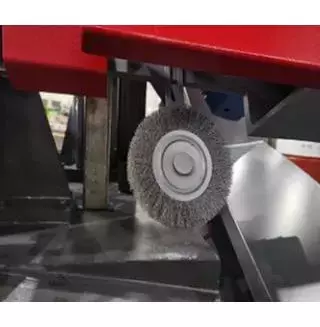

• - Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна
• - 5 скоростей вращения полотна
• - Подсветка зоны резания

Ленточное полотно: Движение ленты осуществляется в 5ти режимах (26, 35, 53, 71 и 89 м/мин)

Процесс пиления:

• - Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
• -   Регулируемая подача СОЖ в зону резания
• -   Изменяемое расстояние направляющих по салазкам

Характеристики:

На станках применяются биметаллические пилы марок М42 и М51 размером 41х1,3х5080 мм. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей.Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.

• *Залить чистое гидравлическое масло в бак:
• в летний период (при высокой температуре окружающей среды) - гидравлическое масло 46 (класс вязкости),
• в зимний период (при низкой температуре окружающей среды) - гидравлическое масло 32 (класс вязкости).
• Как правило, уровень масла должен находиться в верхней части указателя.

Класс вязкости гидравлического масла расшифровка

По вязкостным свойствам гидравлические масла условно делятся на следующие:
маловязкие - классы вязкости с 5 по 15;средневязкие - классы вязкости 22 и 32;вязкие - классы вязкости с 46 по 150.
