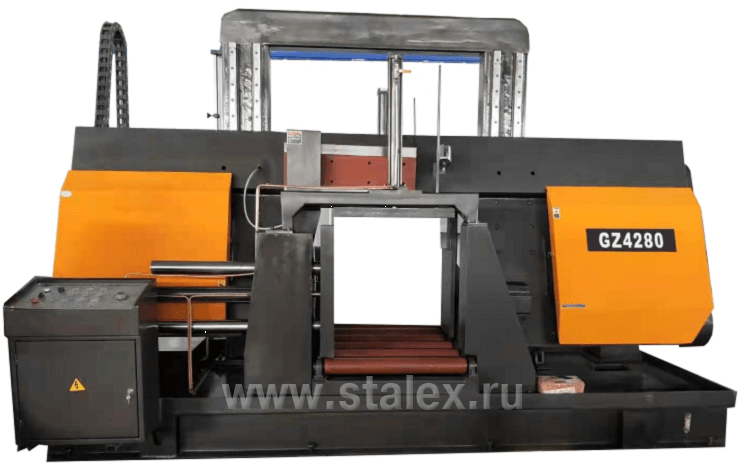

Гидравлический ленточнопильный колонный станок Stalex GZ 4280

Описание станка:

 Модель Stalex GZ 4280 является гидравлическим ленточнопильным станком, колонного двухстоечного типа.Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 800 мм и квадратной заготовки 800x800 мм под углом 90°.Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) по которым перемещается горизонтальная пильная рама, образуя жёсткий замкнутый контур с высокой стабильностью реза.Пильная рама, представляет собой стальную сварную конструкцию.На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

Основные элементы

• - Угол пиления заготовок 90°.
• - Движение рамы – автоматическое
• - Регулировка движения рамы – гидравлическое бесступенчатое
• - Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет блоков с подшипниками и твердосплавных пластин
• - Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно
• - Тиски гидравлические
• - 15-80 м/мин (плавная регулировка скорости вращения полотна)

Пульт станка (модель GZ 4260):

 Характеристики:

*Залить чистое гидравлическое масло в бак:

• в летний период (при высокой температуре окружающей среды) - гидравлическое масло 46 (класс вязкости),
• в зимний период (при низкой температуре окружающей среды) - гидравлическое масло 32 (класс вязкости).
• Как правило, уровень масла должен находиться в верхней части указателя.

 Класс вязкости гидравлического масла расшифровка

• По вязкостным свойствам гидравлические масла условно делятся на следующие:
  маловязкие - классы вязкости с 5 по 15;
• средневязкие - классы вязкости 22 и 32;
  вязкие - классы вязкости с 46 по 150.

• В стандартную комплектацию входит:
• - Ленточное полотно 67х1,6х8800 мм установленное на станке
• - Роликовая опора длиной 1 метр (совмещена с гидравлическими тисками)
• - Руководство
• - Гидравлическое натяжение полотна
• - Двойные гидравлические тиски
• - Гидравлические прижимы для пакетной резки (установлены на сдвоенные тиски)
• - Механическая дисковая щётка
• - Датчик обрыва полотна (если полотно оборвалось или слетела, станок перестанет работать)
• - Лампа для освещения зоны резки

 Дополнительная комплектация:

- Лазерный указатель линии реза (станок Stalex GZ) – 155 $

- Устройство ограничения давления на тисках (станок Stalex GZ) – не предусмотрено

- Моторизированный конвейер для удаления стружки (станок Stalex GZ) – 1650 $

- Щетка с приводом для удаления стружки (станок Stalex GZ) – 165 $ (https://youtu.be/OTUUwd0gfSM)

- Приводной рольганг 2000мм (станок Stalex GZ4280) – 1900 $

- Механический рольганг 2000мм (станок Stalex GZ4280) – 1020 $

 На станках применяются биметаллические пилы марок М42 и М51 размером 41х1,3х6300 мм. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей.

Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.
