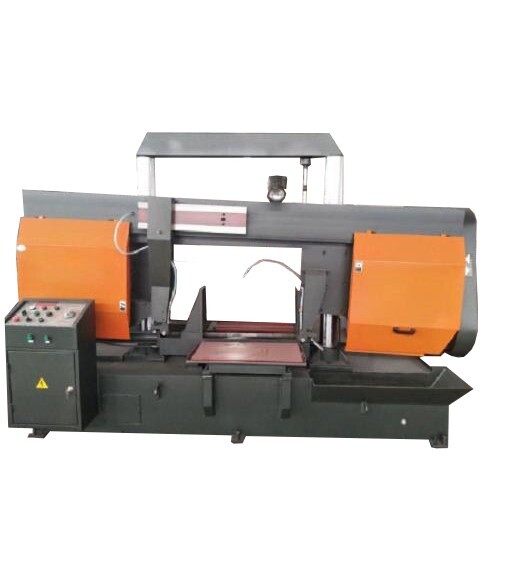

Гидравлический ленточнопильный колонный станок Stalex GZ 4260

Описание станка:

 Модель Stalex GZ 4260 является гидравлическим ленточнопильным станком, колонного двухстоечного типа.Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 600 мм и квадратной заготовки 600x600 мм под углом 90°.Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) по которым перемещается горизонтальная пильная рама, образуя жёсткий замкнутый контур с высокой стабильностью реза.Пильная рама, представляет собой стальную сварную конструкцию.На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

              Основные элементы

• - Угол пиления заготовок 90°.
• - Движение рамы – автоматическое
• - Регулировка движения рамы – гидравлическое бесступенчатое
• - Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет блоков с подшипниками и твердосплавных пластин
• - Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно
• - Тиски гидравлические
• - 4 скорости вращения полотна

Пульт станка:

Характеристики:

*Залить чистое гидравлическое масло в бак:

в летний период (при высокой температуре окружающей среды) - гидравлическое масло 46 (класс вязкости),в зимний период (при низкой температуре окружающей среды) - гидравлическое масло 32 (класс вязкости).Как правило, уровень масла должен находиться в верхней части указателя.

 Класс вязкости гидравлического масла расшифровка

По вязкостным свойствам гидравлические масла условно делятся на следующие:
маловязкие - классы вязкости с 5 по 15;

средневязкие - классы вязкости 22 и 32;
вязкие - классы вязкости с 46 по 150.

 В стандартную комплектацию входит:

- Ленточное полотно 41х1,3х6300 мм установленное на станке

- Роликовая опора длиной 1 метр (совмещена с гидравлическими тисками)

- Руководство

- Гидравлическое натяжение полотна

- Двойные гидравлические тиски

- Гидравлические прижимы для пакетной резки (установлены на сдвоенные тиски)

- Механическая дисковая щётка

- Датчик обрыва полотна (если полотно оборвалось или слетела, станок перестанет работать)

- Лампа для освещения зоны резки

 Дополнительная комплектация:

- Лазерный указатель линии реза (станок Stalex GZ) – 155 $

- Устройство ограничения давления на тисках (станок Stalex GZ) – не предусмотрено

- Моторизированный конвейер для удаления стружки (станок Stalex GZ) – 870 $

- Щетка с приводом для удаления стружки (станок Stalex GZ) – 90 $

(https://youtu.be/OTUUwd0gfSM)

- Приводной рольганг 2000мм (станок Stalex GZ4260) – 1900 $

- Механический рольганг 2000мм (станок Stalex GZ4260) – 930 $

На станках применяются биметаллические пилы марок М42 и М51 размером 41х1,3х6300 мм. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей.

 Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.
