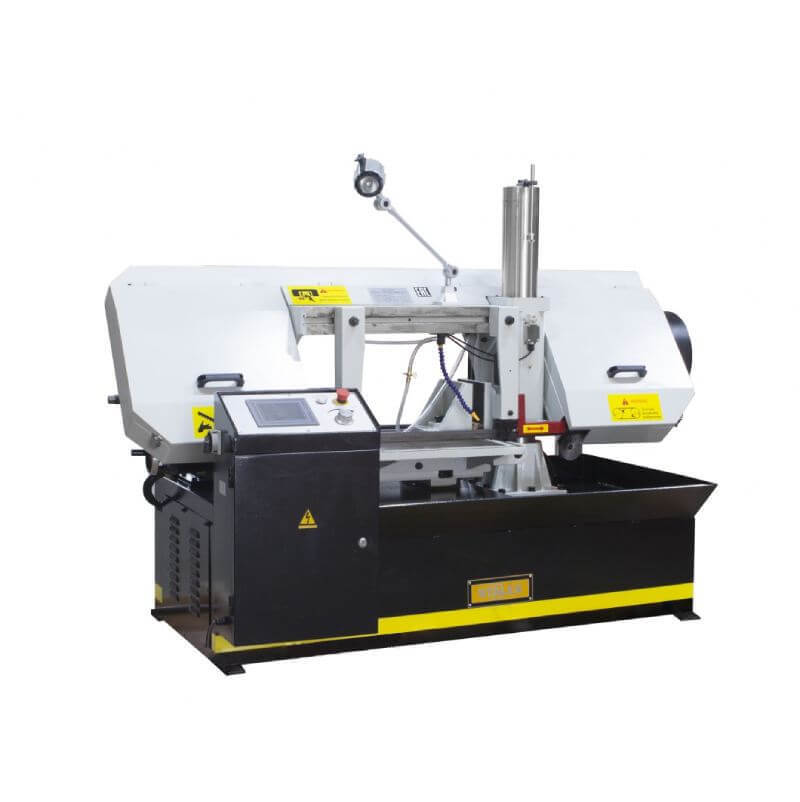

Гидравлический ленточнопильный колонный станок Stalex BS-5030

Описание станка:Модель Stalex BS-5030 является гидравлическим ленточнопильным станком, колонного одностоечного типа.Полуавтоматический ленточнопильный станок, предназначен для пиления труб, металлических заготовок, максимальным диаметром круга 300 мм и прямоугольной заготовки 500x300 мм под углом 90°.Одностоечные ленточнопильные станки имеют вертикальную стойку (колонну) большого диаметра по которой вверх-вниз перемещается горизонтальная пильная рама.Пильная рама, представляет собой стальную сварную конструкцию.На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо механической подачи тисков, гидравлический ход тисков для быстрого зажима составляет 60 мм. Для облегчения подачи заготовок станок оборудован роликовым столом с двумя роликами.

 Основные элементы

• - Угол пиления заготовок 90°.
• - Опускание и подъем рамы осуществляется за счет гидравлики автоматически

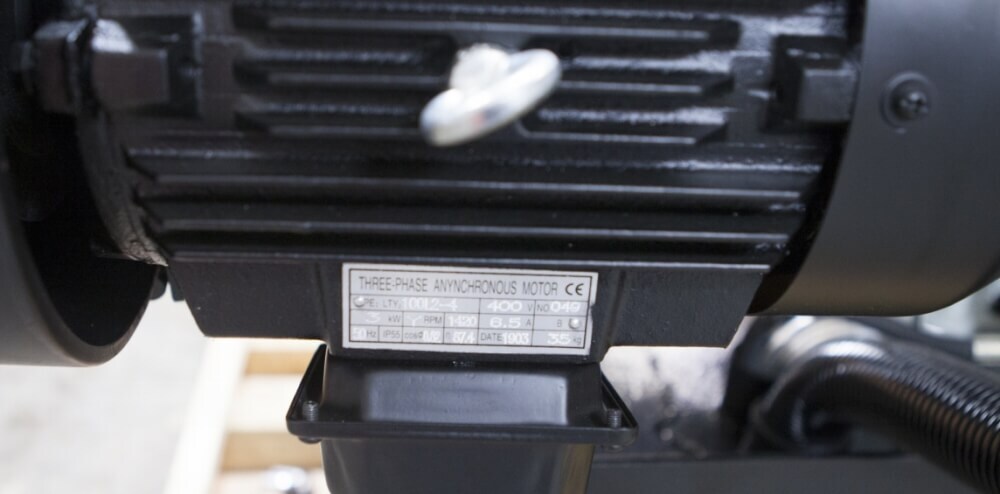

• - Станок управляется трёхфазным двигателем.
• - Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена
• - Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
• - Термозащита электродвигателя
• - Система смазки и охлаждения полотна
• - Тиски гидравлические с возможностью быстрого зажима заготовок

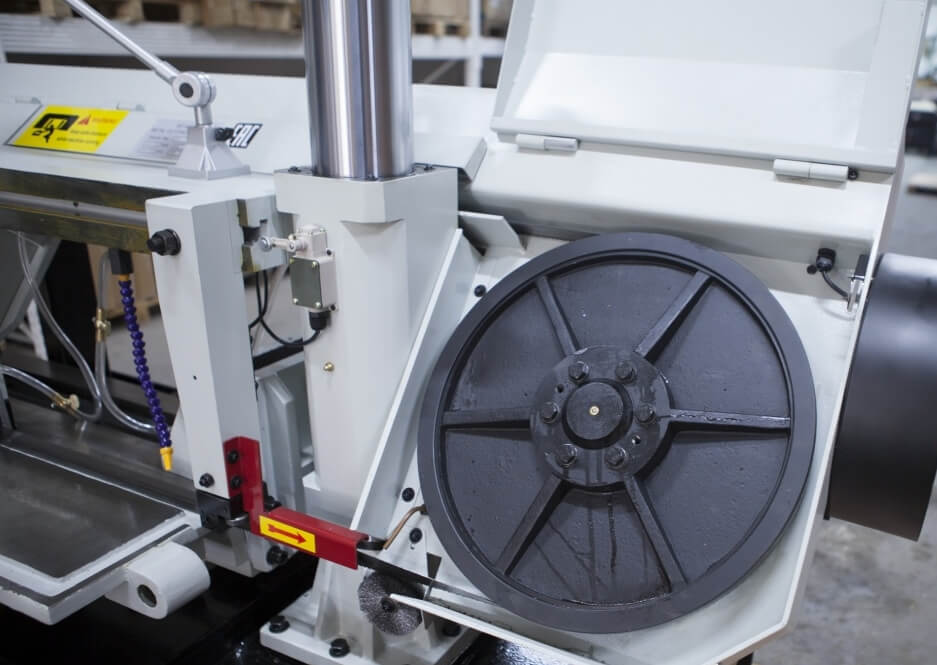

• - Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна

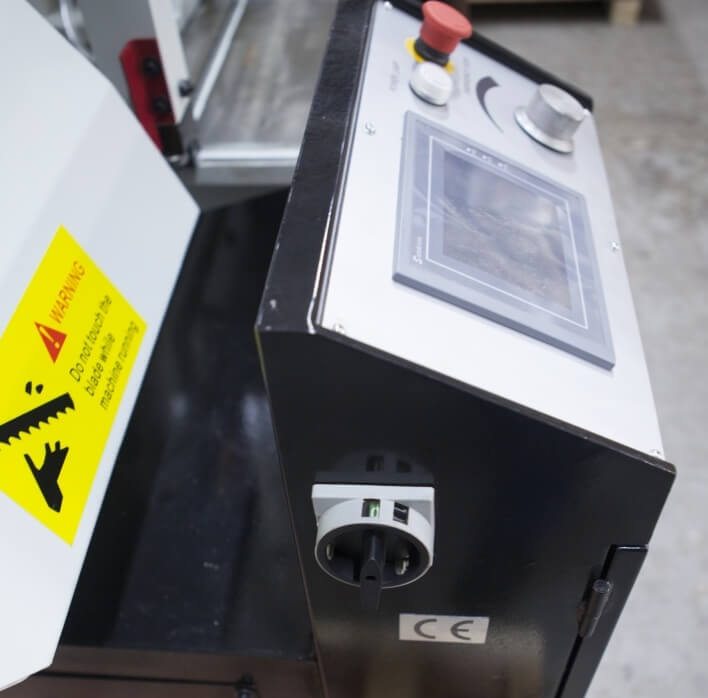

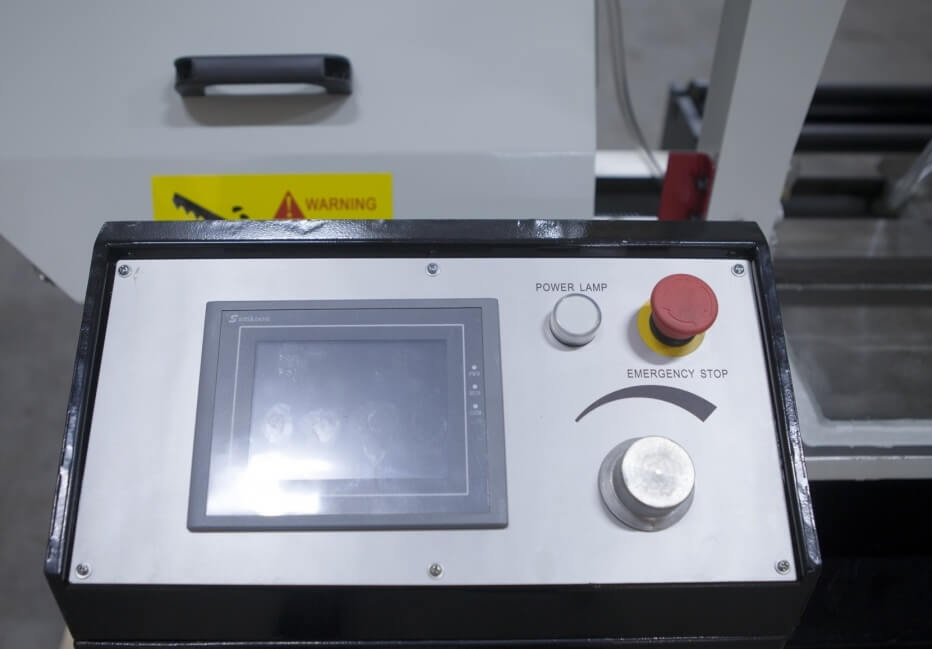

• - Сенсорный дисплей управления
• - Индикатор повреждения станка и полотна
• - 4 скорости вращения полотна

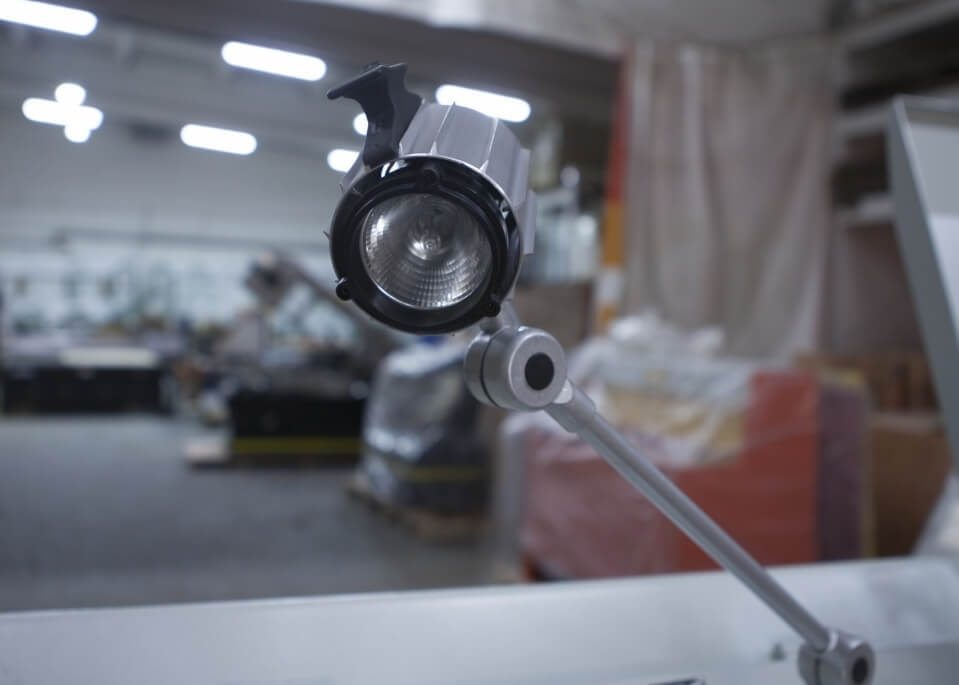

• - Подсветка зоны резания

 Ленточное полотно: Движение ленты осуществляется в 4-х режимах (30, 50, 75 и 90 м/мин)

 Процесс пиления:

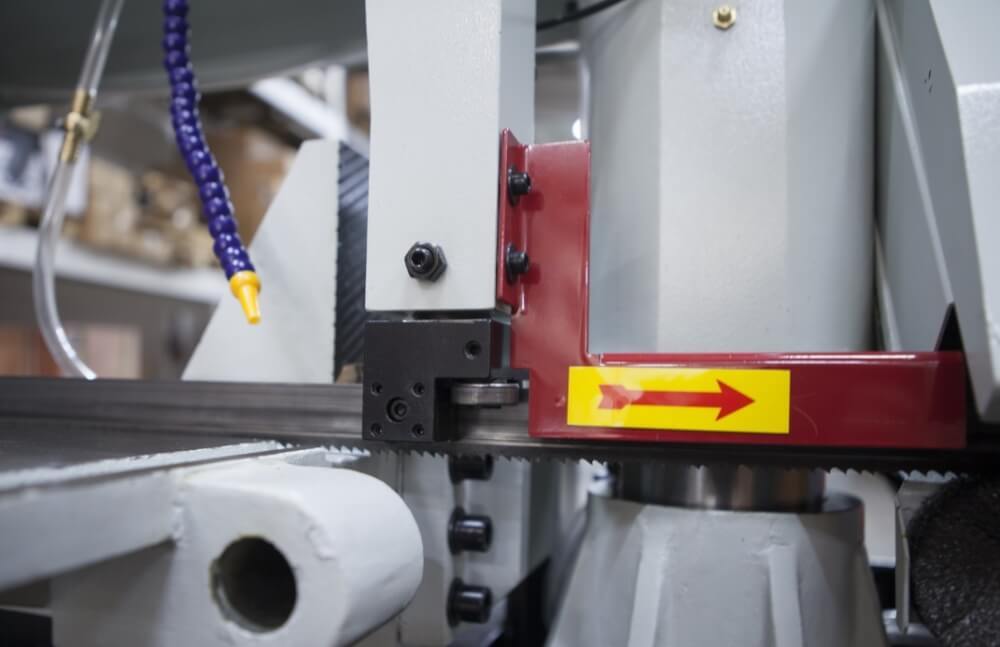

• - Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
• -   Регулируемая подача СОЖ в зону резания
• -   На мониторе размещена функция счётчика реза (заготовок)
• -  Так же на мониторе возможно установить высоту поднятия рамы (в секундах), либо механически выставить высоту поднятия рамы концевиком (1)
• -   Расстояние движения направляющих по салазкам – составляет 530 мм (2)

Характеристики:

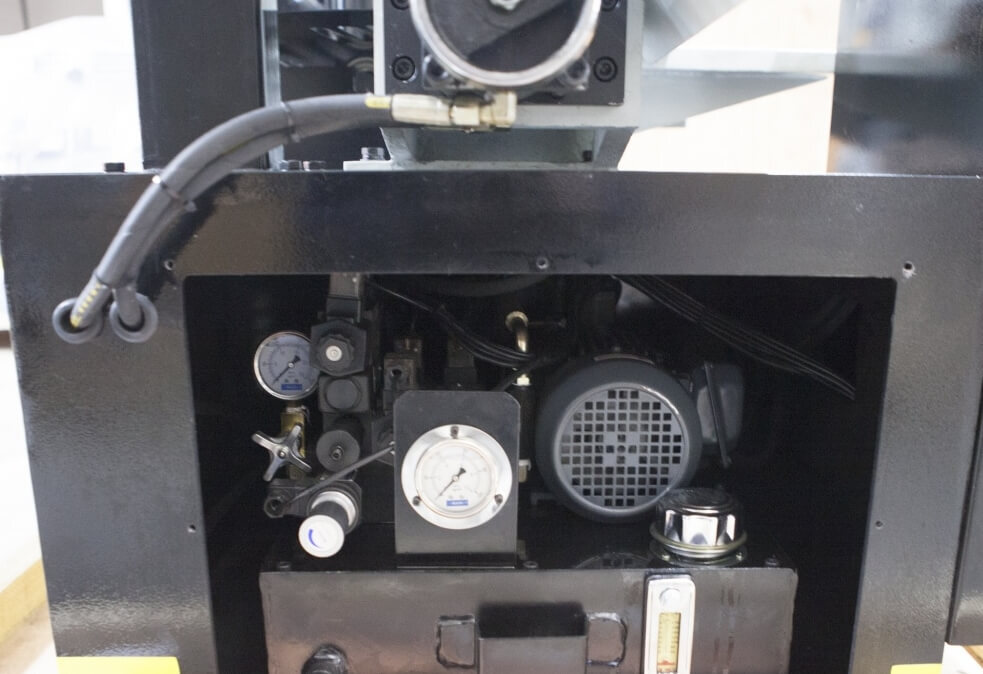

• *Залить чистое гидравлическое масло в бак:
• в летний период (при высокой температуре окружающей среды) - гидравлическое масло 46 (класс вязкости),
• в зимний период (при низкой температуре окружающей среды) - гидравлическое масло 32 (класс вязкости).
• Как правило, уровень масла должен находиться в верхней части указателя.

 Класс вязкости гидравлического масла расшифровка

• По вязкостным свойствам гидравлические масла условно делятся на следующие:
  маловязкие - классы вязкости с 5 по 15;
  средневязкие - классы вязкости 22 и 32;

На станках применяются биметаллические пилы марок М42 и М51 размером 34х1,1х4180 мм. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей.

Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.
