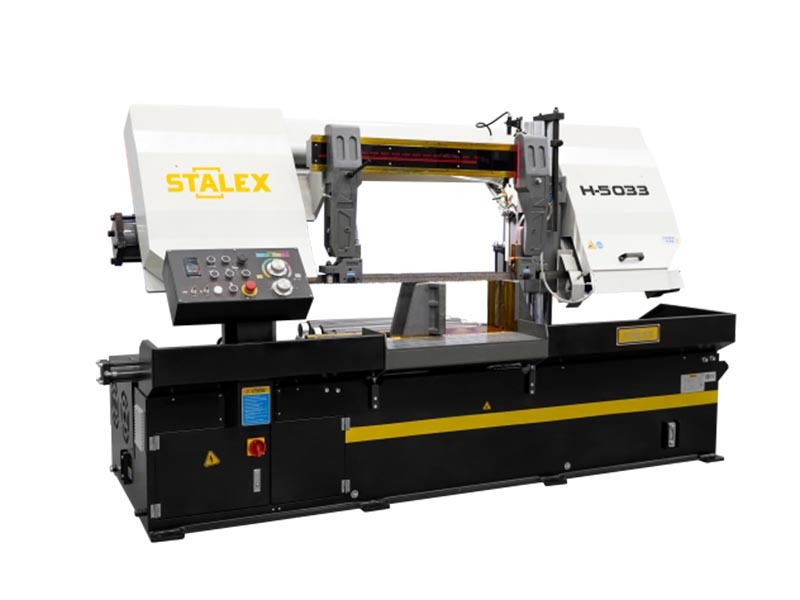

Гидравлические ленточнопильные колонные станки Stalex H-5033 / H-7043 / H-7053
Описание станка:
Модели Stalex H-5033 / H-7043 / H-7053 являются гидравлическими ленточнопильными станками, колонного типа.Полуавтоматические ленточнопильные станки, предназначены для пиления труб и сплошных заготовок, максимальным диаметром круга и квадратных заготовок под углом 90°.Колонные ленточнопильные станки имеют 2 вертикальные стойки по которым перемещается горизонтальная пильная рама, образуя жёсткий контур с высокой стабильностью реза.Пильная рама, представляет собой стальную сварную конструкцию.На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Особенности:
- Произведён по стандартам СЕ
- Электрические компоненты - Siemens, Schneider, Meanwell.

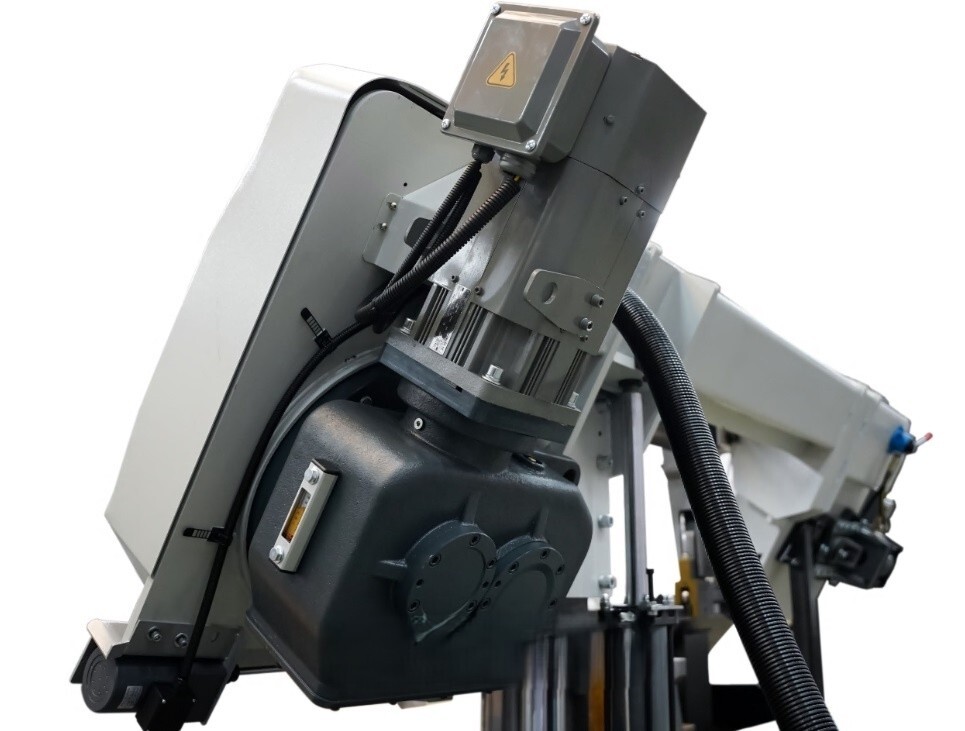

- Мощный двигатель для эффективной резки - 4 кВт / 7,5 кВт / 7,5 кВт

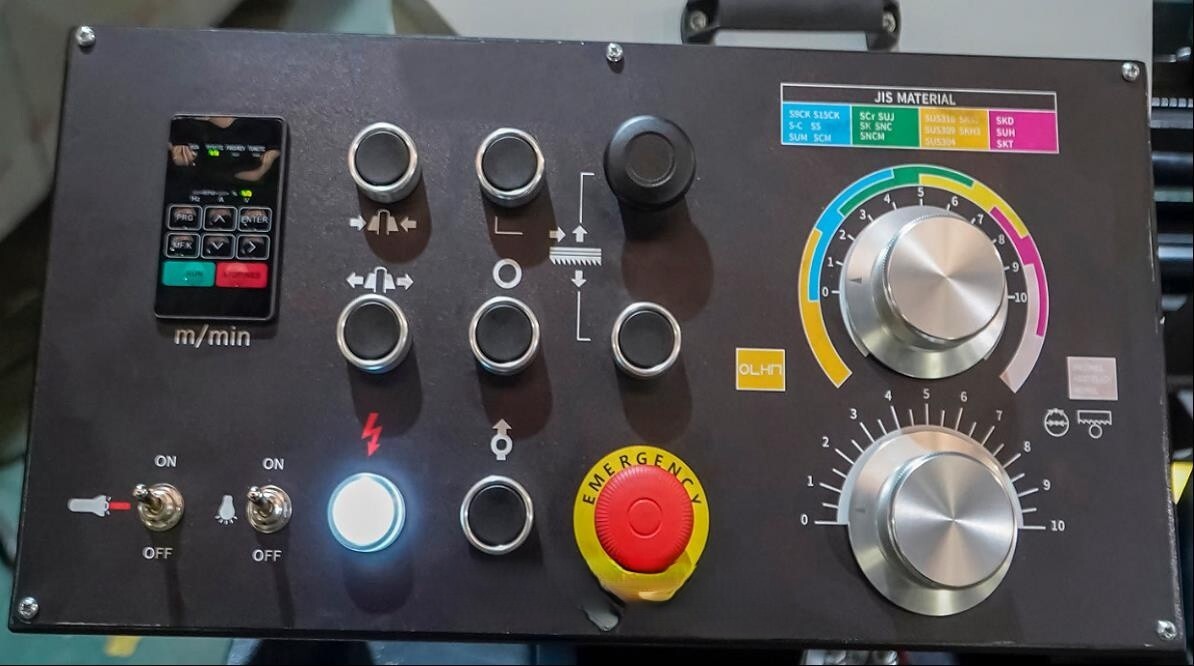

- Пульт станка PLC (панель HMI + кнопочное управление), для программирования и управления режимов резания

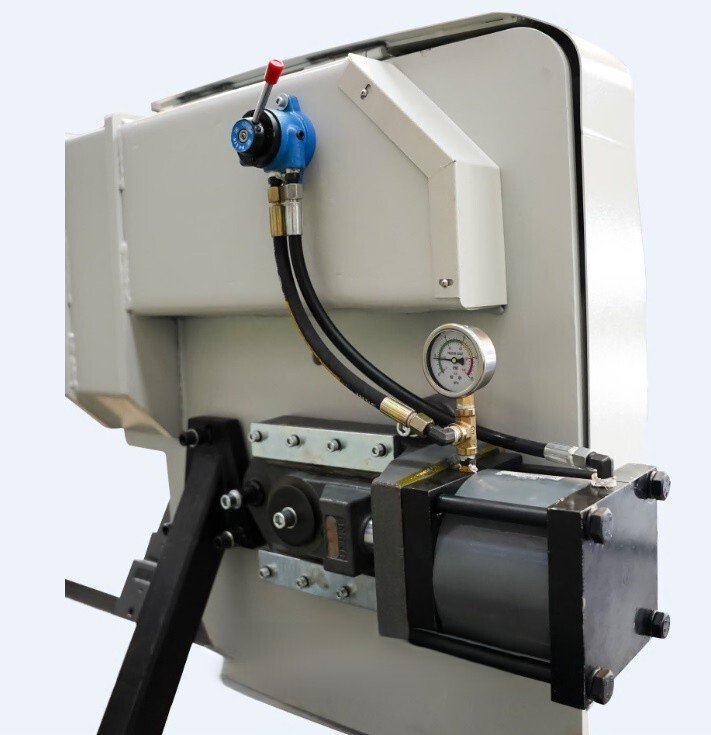

- Гидравлическое натяжение ленточнопильного полотна
- Моторизированная дисковая щётка для удаления стружки
- Лазерный луч
- Прижим пакетной резки (гидравлический) – опционально
Характеристики:
|
Наименование |
H-5033 |
H-7043 |
H-7053 |
|
Стандарт CE |
+ |
+ |
+ |
|
Мощность главного двигателя |
4 кВт (380В, 50 Гц, 3-х фазный) |
7,5 кВт (380В, 50 Гц, 3-х фазный) |
7,5 кВт (380В, 50 Гц, 3-х фазный) |
|
Двигатель с регулируемой частотой вращения |
+ |
+ |
+ |
|
Зубчатый привод |
+ |
+ |
+ |
|
Мощность гидравлической станции |
1,1 кВт |
1,5 кВт |
1,5 кВт |
|
Мощность системы СОЖ |
0,09 кВт |
0,135 кВт |
0,135 кВт |
|
Вращение пилы |
90 градусов |
||
|
Блоки позиционирования полотна (перпендикулярности) |
имеют направляющие подшипники и твердосплавные пластины |
||
|

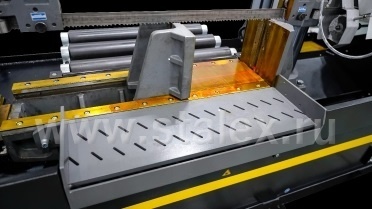

Тиски |
гидравлические |
||
|
Скорость резания |
20÷80 м/мин (инвентор) |
||
|
Моторизированная дисковая щётка для удаления стружки |
+ |
+ |
+ |
|
Двойной гидравлический клапан управления подачей вниз |
+ |
+ |
+ |
|
Гидравлическое натяжение ленточного полотна |
+ |
+ |
+ |
|
Лазерный луч |
+ |
+ |
+ |
|
Рабочая зона |
90° |
||
|
0-330 мм |
0-430 мм |
0-530 мм |
|
|
500 х 330 мм |
700 х 430 мм |
700 х 530 мм |
|
|
Объем гидравлического бака |
40 л |
70 л |
40 л |
|
*Залить чистое гидравлическое масло в бак: в летний период (при высокой температуре окружающей среды) - гидравлическое масло 46 (класс вязкости), в зимний период (при низкой температуре окружающей среды) - гидравлическое масло 32 (класс вязкости). Как правило, уровень масла должен находиться в верхней части указателя. Класс вязкости гидравлического масла расшифровка По вязкостным свойствам гидравлические масла условно делятся на следующие: средневязкие - классы вязкости 22 и 32; |
|||
|
Объем бака для охлаждающей жидкости |
75 л |
120 л |
115 л |
|
Рабочая высота стола (от пола до основания тисков) |
666 мм |
666 мм |
775 мм |
|
Габариты ленточного полотна |
34х1,1х4220 мм |
41х1,3х5750 мм |
41х1,3х6650 мм |
|
Размер станка (ДхШхВ) |
1300х2500х1500 мм |
1350х3150х1700 мм |
1400х3250х2000 мм |
|
H-5033 |
|||
|
H-7043 |
|||
|
H-7053 |
|||
|
Вес машины |
≈ 1400 кг |
≈ 2200 кг |
≈ 2700 кг |
|
Дополнительно |
|||
|
Прижим пакетной резки для H-5033 (гидравлический) |
|||
|
Прижим пакетной резки для H-7043 (гидравлический) |
|||
|
Прижим пакетной резки для H-7053 (гидравлический) |
|||
|
При установке прижима для пакетной резка – макс. высота рабочей зоны уменьшается в 2 раза |
|||
|
500 х 165 мм |
700 х 215 мм |
700 х 265 мм |
|
На станках применяются биметаллические пилы марок М42 и М5. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей.Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.
