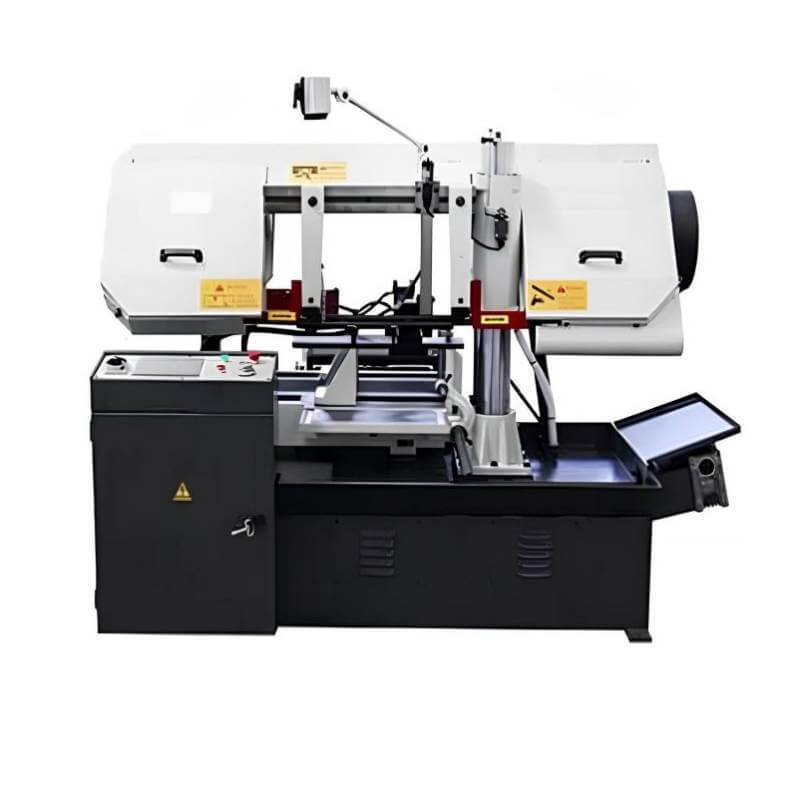

Автоматический ленточнопильный станок колонного типа Stalex BS-5040
Описание станка:Модель Stalex BS-5040 является автоматическим ленточнопильным станком, колонного одностоечного типа.Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 300 мм и прямоугольной заготовки 500x300 мм под углом 90° (без опции «прижим для пакетной резки»).Одностоечные ленточнопильные станки имеют вертикальную стойку (колонну) большого диаметра по которой вверх-вниз перемещается горизонтальная пильная рама.Пильная рама, представляет собой стальную сварную конструкцию.На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и запустить цикл пиления.
В стандартную комплектацию входят:
- ленточнопильный станок
- ленточнопильное полотно, установленное на станке
- гидравлические прижимы для пакетной резки на стационарные и подающие тиски
- механический ограничитель подачи заготовок
Основные элементы
- - Автоматическая подача заготовок в зону резания.
- - Угол пиления заготовок 90°.
- - Макс. единичный ход подающих гидравлических тисков – 500мм.
- - Длина заготовки / подачи подвижных тисков – задаётся через ЧПУ станка
- - Тиски гидравлические с возможностью быстрого зажима заготовок.
- - Комплект гидравлических прижимов для пакетной резки.
- - Станок управляется трёхфазным двигателем.
- - Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена.
- - Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин.
- - Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно.
- - 4 скорости вращения полотна.
- - Подсветка зоны резания.
- - Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна
- - Система быстрого подвода пильного полотна к заготовке
- - Автоматическое отключение при завершении резки
- - Сенсорный дисплей управления
- - Шнековый конвейер
Характеристики:
|
Наименование |
Stalex BS-5040 |
|
Артикул |
388157 |
|
Мощность двигателя |
3 кВт (3-х фазный) |
|
Вращение пилы |
пиление только под углом 90 градусов |
|
Привод |
клиноременная передача |
|
Скорость резания |
30, 50, 75, 90 м/мин |
|
Максимальное гидравлическое давление |
2.5 мПа |
|
Рабочая зона |
90° |
|
300 мм |
|
|
500 х 300 мм |
|
|
Минимальный диаметр зажима заготовки |
0 ÷ 5 мм |
|
Макс. размер пиления заготовок методом пакетной резки |
прямоугольник: 500 х 145 мм квадрат: 145 х 145 мм |
|
Единичный ход подающих гидравлических тисков (длина подачи заготовок за один ход) |
Макс. ход - 457 мм (автоматический прижим) Макс. ход - 500 мм (ручной режим) Мин. ход – 5 мм |
|
Механический ограничитель подачи заготовок |
+ |
|
Размеры ленточного полотна |
34х1,1х4180 мм |
|
Высота от пола до основания тисков |
637 мм |
|
Точность реза по длине отрезаемой заготовки |
заявленная погрешность ±0,2 мм. на длину 1000 мм |
|
Точность реза на отклонение по перпендикулярности |
заявленная погрешность 0,3 мм. на Ø 100 мм сплошного сечения |
|
*Объём гидравлического бака |
28 л заливать 2/3 по уровню масла *используется гидравлическое масло стандартного качества (веретёнка) |
|
Объём бака СОЖ |
50 л заливать 2/3 по уровню СОЖ |
|
Общие размеры станка (ШхГхВ) |
2130х2015х1565 мм |
|
Общие размеры упаковки |
2260х2130х1780 мм |
|
Масса |
1550/1720 кг |
|
Страна производитель |
Китай |
|
Гарантия |
12 месяцев |
|
Мобильная стойка с роликом |
+ |
|
Комплект гидравлических прижимов для пакетной резки |
+ |
|
Цена $ |
|
*Залить чистое гидравлическое масло в бак:
в летний период (при высокой температуре окружающей среды) - гидравлическое масло 46 (класс вязкости),
в зимний период (при низкой температуре окружающей среды) - гидравлическое масло 32 (класс вязкости).
Как правило, уровень масла должен находиться в верхней части указателя.
Класс вязкости гидравлического масла расшифровка
По вязкостным свойствам гидравлические масла условно делятся на следующие:
маловязкие - классы вязкости с 5 по 15;
средневязкие - классы вязкости 22 и 32;
вязкие - классы вязкости с 46 по 150.
На станках применяются биметаллические пилы марок М42 и М51 размером 31х1,1х4180 мм. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей.
Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.
