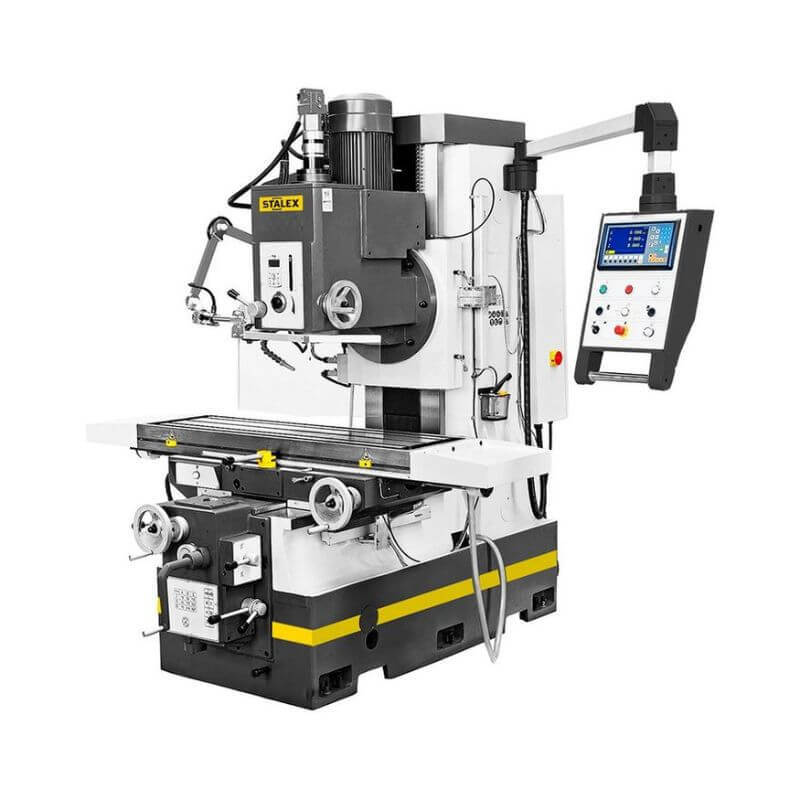

Вертикально-фрезерный станок STALES, модель XA7140 DRO
Описание:
Фрезерный станок XA7140 Вертикальный фрезерный станок предназначен для выполнения разнообразных фрезерных работ цилиндрическими, угловыми, торцевыми, фасонными, концевыми, шпоночными фрезами. Фрезерный станок оборудован наклонной шпиндельной бабкой, бесступенчатой регулировкой скорости вращения шпинделя, имеет большую зону обработки и широкий диапазон скорости подачи стола, что делает возможной всестороннюю фрезерную обработку габаритных деталей. Станина станка отлита из чугуна MEEHANITE. Прямоугольные направляющие Y, Z с высокой жесткостью. Стол закален и отшлифован. Угол наклона головки +/-30 градусов. Бесступенчатая регулировка оборотов.
2.Стандартная комплектация
- Фрезерная оправка ISO50
- УЦИ по 3-м осям(SINO)new panel
- Переходные оправки ISO50/MT-4; ISO50/MT-3
- Оправка сверлильного патрона
- Тиски станочные 200 мм
- Сверлильный патрон В16
- Система подачи СОЖ
- Освещение рабочей зоны
- Система центральной смазки
- Инструмент для обслуживания
3.Технические параметры
|
Параметры |
Ед. Изм. |
XA7140 |
|
Конус шпинделя |
- |
ISO50 |
|
Размер стола |
мм |
1400×400 |
|
Максимальная нагрузка на стол |
кг |
800 |
|
Перемещение X, Y |
мм |
800/1000×400 |
|
Ход пиноли |
мм |
105 |
|
Т-образные пазы |
мм |
3-18-100 |
|
Расстояние между осью шпинделя и колонной |
мм |
520 |
|
Расстояние шпиндель/стол |
мм |
150-650 |
|
Количество передач |
- |
Бесступенчатая(вариатор) |
|
Диапазон оборотов шпинделя |
об/мин |
18-1800 |
|
Поворот головки |
град |
±30º |
|
Подачи по X, Y |
мм/мин |
(9)18 - 627 |
|
Подача по Z |
мм/мин |
18 - 627 |
|
Ускоренные подачи |
мм/мин |
1670 |
|
Мощность главного привода |
кВт |
7,5 |
|
Мощность привода ось Z |
кВт |
0,75 |
|
Мощность привода подач |
кВт |
0,75 |
|
Мощность насоса СОЖ |
кВт |
0,04 |
|
Размер |
мм |
2290×2040×2120 |
|
Масса |
кг |
3860 |
Условия оплаты и поставки:
|
Условия оплаты |
100% - предоплата. Оплата производится в рублях по курсу ЦБ РФ на день оплаты. В стоимость не включены пуско-наладочные работы. ПНР оплачивается отдельно |
|
|
Доставка |
Сроки доставки уточняйте у менеджера. Доставка оплачивается дополнительно.
|
|
|
|
Технические характеристики и стоимость товара могут отличаться. Уточняйте наличие, стоимость и характеристики на момент покупки и оплаты. Вся информация носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ. |
|
- Стоимость дополнительного оборудования, доллары США, с НДС:
- Набор прижимов М16 для Т-образного паза.............................................................................................. $
- Делительная головка F11-160A (Ø200 мм) ……………………………………………………………..$
- Поворотный стол Ø320 мм........................................................................................................................... $
- Тиски угловые QHK(160 мм0........................................................................................................................ $
- Концентрат СОЖ (канистра 10л,20л) ........................................................................................ по запросу
