Широкоуниверсальный фрезерный станок STALEX, модель MUF150 Servo
- Описание:
Широкоуниверсальный фрезерный станок предназначен для фрезерной обработки всех типов корпусных деталей, сверления, растачивания и т.п. обрабатываемых резанием металлов и полимерных материалов.
- Широкоуниверсальный фрезерный станок для тяжелых работ
- Высокая жесткость конструкции станка

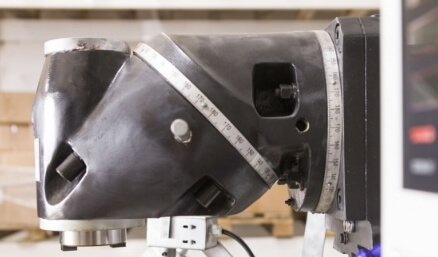

- Жесткая конструкция вертикальной фрезерной головы без пиноли
- Автоматическая подача и ускоренное перемещение стола по 3м координатам
- Цифровая индикация по осям X/Y/Z

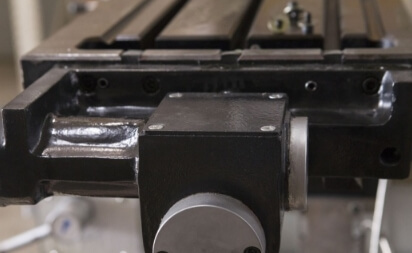

- Серводвигатели перемещения по осям X/Y (ШВП)
- Встроенное устройство подвода СОЖ и поддон для сбора стружки
- Лампа местного освещения
- Изготовлен по стандарту СЕ

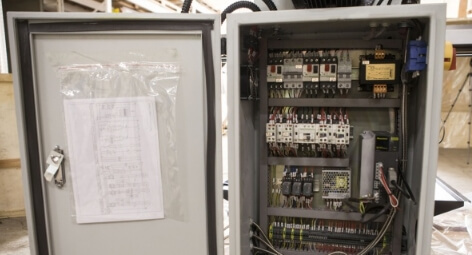

- Электрокомпоненты Schneider Electric
- 2. Комплект поставки
- Цанговый патрон с набором из 8 цанг (4-16мм)
- УЦИ по трем осям
- Автоподача стола по осям X/Y
- Электромотор подъема стола
- Машинные тиски 160 мм
- Оправка для горизонтального фрезерования.
- Зажимная тяга -2шт.
- Система подвода СОЖ
- Поддон для сбора стружки
- Инструкция по эксплуатации
- Основные технические характеристики:
|
Модель |
MUF150 Servo |
|
Артикул 380 В |
|
|
Макс. диаметр торцевой фрезы |
125 мм |
|
Макс. диаметр концевой фрезы |
35 мм |
|
ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ |
|
|
Частота вращения шпинделя,11 |
45-1660 об/мин |
|
Конус шпинделя |
ISO40 |
|
Перемещение консоли |
460 мм |
|
Диапазон наклона головки |
±360⁰ |
|
Расстояние шпиндель-стол |
200-600 мм |
|
ГОРИЗОНТАЛЬНЫЙ ШПИНДЕЛЬ |
|
|
Частота вращения шпинделя,12 |
35-1500 об/мин |
|
Конус шпинделя |
ISO40 |
|
Расстояние ось шпинделя-колонна |
300-760 мм |
|
Расстояние ось шпинделя-стол |
30-430 мм |
|
ФРЕЗЕРНЫЙ СТОЛ |
|
|
Размеры стола |
1370х320 мм |
|
Поворот стола |
±45˚ |
|
Перемещение стола по оси XхYхZ |
1000x360x400 мм |
|
Автоматическое перемещение по осям X/Y |
30-830 мм/мин |
|
Автоматическое перемещение по оси Z |
23-625 мм/мин |
|
Ускоренное перемещение по осям X/Y/Z |
1000/1000/750 мм/мин |
|
Макс. крутящий момент сервомоторов |
10Nm |
|
Мощность сервомоторов по осям X/Y |
1,5 кВт |
|
Мощность насоса СОЖ |
0,9 кВт |
|
Объем потока СОЖ |
25 л/мин |
|
Макс. нагрузка на стол |
300 кг |
|
Т-образный паз/расстояние, 3 |
14 мм / 80 мм |
|
Мощность двигателя(горизонт/верт) |
3,0/3,0 кВт |
|
Габаритные размеры(ДхШхВ) |
1900х1950х1900 мм |
|
Масса нетто/брутто |
1950 кг |
4.Условия оплаты и поставки:
|
Условия оплаты |
100% - предоплата. Оплата производится в рублях по курсу ЦБ РФ на день оплаты. В стоимость не включены пуско-наладочные работы. ПНР оплачивается отдельно |
|
|
Доставка |
Сроки доставки уточняйте у менеджера. Доставка оплачивается дополнительно.
|
|
|
|
Технические характеристики и стоимость товара могут отличаться. Уточняйте наличие, стоимость и характеристики на момент покупки и оплаты. Вся информация носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ. |
|
- Стоимость дополнительного оборудования, доллары США. с НДС
Комплект прижимов для 14 мм Т-образного паза М12(58 шт.)......................... $
Поворотный стол Ø 200 мм............................................................................................... $
F11-160A Делительная головка Ø160мм......................................................................................... $
Концентрат СОЖ (канистра 10 л,20л) .......................................................... по запросу
- Подготовка фундамента
Для установки станка необходим ровный бетонный фундамент толщиной 500 мм
